Khảo sát địa hình là giai đoạn cần thiết cho nhiều dự án xây dựng. Với các thiết bị tiên tiến như máy toàn đạc tích hợp quét 3D laser, kỹ sư khảo sát có thể cải thiện đáng kể hiệu quả và độ chính xác của các dự án khảo sát địa hình, giúp công việc được thực hiện nhanh hơn và cho ra chất lượng sản phẩm tốt hơn.
Máy toàn đạc tích hợp quét 3D laser là gì?
Máy toàn đạc tích hợp quét 3D laser là dòng máy toàn đạc được tích hợp tính năng chụp đám mây điểm 3D. Sự kết hợp của hai công nghệ này trong một thiết bị đã giúp nâng cao đáng kể hiệu quả trong việc tạo mô hình 3D chi tiết của khu vực đang được khảo sát.
Khả năng ứng dụng của máy toàn đạc tích hợp quét 3D laser là vô cùng rộng lớn, điển hình là:
- Đo đạc và khảo sát địa hình, các công trình/tuyến đường giao thông.
- Đo đạc và khảo sát địa chính (ranh giới đất đai, quyền sử dụng đất…).
- Khảo sát trong xây dựng, phân tích các công trình hầm, mỏ khoáng sản, đo đạc dưới lòng đất.
- Khảo sát cấu trúc cơ sở hạ tầng, hỗ trợ công tác xây dựng, thực hiện các bản vẽ hiện trạng, dữ liệu Point Cloud.
- Điều tra hiện trường vụ tai nạn.
- Khảo sát và kiểm tra đường dây điện, bồn chứa xăng dầu.
- ..v..v..

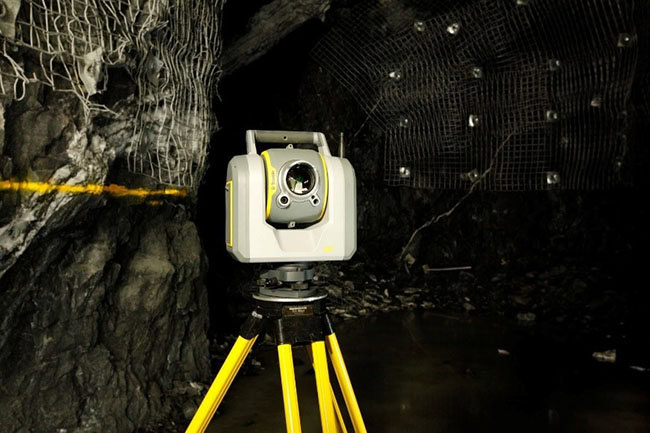

Máy toàn đạc tích hợp quét 3D laser sử dụng trong khảo sát công trình hầm.
Máy toàn đạc tích hợp quét 3D laser giúp ích cho công tác khảo sát địa hình như thế nào?
Đối với công tác khảo sát địa hình, máy toàn đạc tích hợp quét 3D laser có khả năng cải thiện đáng kể hiệu quả và độ chính xác của các dự án, giúp công việc được thực hiện nhanh hơn và cho ra chất lượng sản phẩm tốt hơn. Cụ thể như sau:
– Máy toàn đạc tích hợp quét 3D laser có khả năng thu thập dữ liệu toàn diện:
Một trong những lợi thế đáng kể của việc sử dụng máy toàn đạc tích hợp quét 3D laser là khả năng thu thập dữ liệu toàn diện chỉ trong một lần làm việc tại hiện trường, mở rộng việc sử dụng phần mềm khảo sát và giảm số lượng thiết bị cần thiết để thu thập dữ liệu.
Một máy toàn đạc kết hợp các phép đo chính xác với khả năng quét 3D có độ phân giải cao có thể giúp thu thập dữ liệu trên toàn bộ các khu vực cần khảo sát chỉ trong một thời gian ngắn.

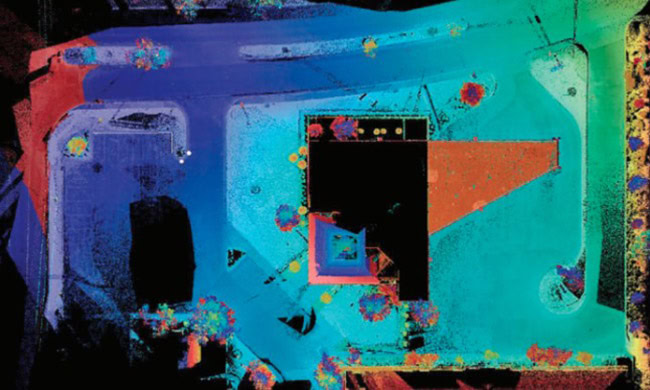

Máy toàn đạc tích hợp quét 3D laser có khả năng thu thập dữ liệu toàn diện.
– Giảm thiểu lỗi và lặp lại công việc:
Máy toàn đạc tích hợp quét 3D laser cho phép kỹ sư khảo sát địa hình thu thập các tập dữ liệu hoàn chỉnh, bao gồm các chi tiết phức tạp như đặc điểm tòa nhà, các yếu tố thiết kế chi tiết, tiện ích hay cả vạch kẻ bãi đậu xe… Bộ sưu tập dữ liệu toàn diện này giúp nhà khảo sát giảm thiểu các nguy cơ bỏ sót thông tin quan trọng và giảm nhu cầu phải quay lại hiện trường để thu thập lại dữ liệu.
– Xử lý dữ liệu hợp lý:
Xử lý và tích hợp dữ liệu từ quá trình khảo sát thực địa là yếu tố quan trọng trong quy trình khảo sát địa hình.
Các phần mềm văn phòng chuyên dụng có thể nhập và xử lý dữ liệu thực địa sẽ tạo điều kiện thuận lợi cho việc tích hợp các phép đo khảo sát và dữ liệu quét, tạo ra các đám mây điểm 3D được tham chiếu đến ranh giới của khu vực khảo sát. Quy trình làm việc hợp lý và nội dung chi tiết được sử dụng trong các đám mây điểm cho phép thiết lập các bản vẽ và báo cáo chính xác đáp ứng các tiêu chuẩn của ngành.
– Xử lý các địa điểm phức tạp một cách dễ dàng:
Các dự án với nhiều đặc điểm kiến trúc phức tạp có thể đặt ra những thách thức đáng kể đối với các phương pháp khảo sát địa hình truyền thống. Máy toàn đạc tích hợp quét 3D laser là một giải pháp vượt trội trong các tình huống này bằng cách chụp các mô hình 3D chi tiết của dự án, cung cấp một bản trình bày rõ ràng và chính xác về bố cục. Khả năng này đặc biệt có lợi cho các dự án liên quan đến các cấu trúc bất thường hoặc phức tạp.
– Nâng cao năng suất và sự hài lòng của khách hàng:
Hiệu quả đạt được từ việc sử dụng máy toàn đạc tích hợp quét 3D laser khá rõ ràng. Bằng cách thu thập nhiều thông tin hơn trong thời gian ngắn hơn, người dùng có thể xử lý dữ liệu nhanh hơn và chi tiết hơn cho khách hàng. Điều này không chỉ nâng cao sự hài lòng của khách hàng mà còn mang lại lợi thế cạnh tranh trên thị trường.
Và với phần mềm nền tảng đám mây, người dùng có thể tiết kiệm lượng lớn dữ liệu và chia sẻ trực tiếp các sản phẩm với các bên liên quan cũng như khách hàng để tận dụng tối đa giá trị của hệ thống.
Trimble SX12 – Máy toàn đạc tích hợp quét 3D laser thế hệ mới, năng suất vượt trội
Trimble SX12 là minh chứng cho một sự kết hợp giữa máy toàn đạc có độ chính xác cao và máy quét 3D laser chính xác giúp người dùng tiết kiệm thời gian khảo sát địa hình bằng cách ghi lại chi tiết ở những khu vực quan trọng mà không làm giảm độ chính xác của dữ liệu.

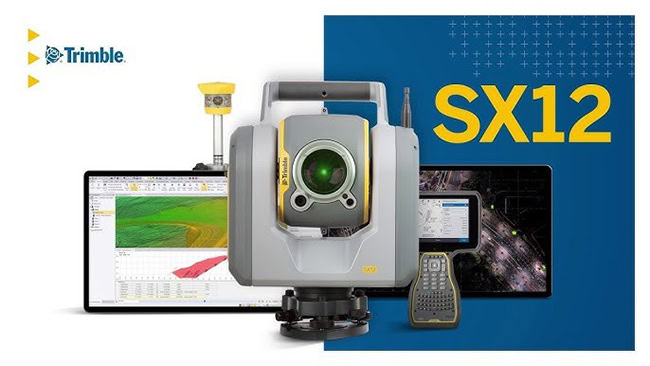

Máy toàn đạc tích hợp quét 3D laser SX12 hãng Trimble.
Thông số kỹ thuật nổi bật của Trimble SX12:
- Tốc độ quét: 26,600 điểm/giây.
- Phạm vi quét:
+ 600m với Thẻ Kodak trắng (Mã số trên Catalog E1527795).
+ 350m với Thẻ Kodak xám (Mã số trên Catalog E1527795). - Độ chính xác: 2.5mm @100m.
- Sai số nhiễu:
+ 1.5mm phạm vi từ 50 – 200m với độ phản xạ 18 – 90%.
+ 2.5mm phạm vi 300m với độ phản xạ 18 – 90%. - Độ chính xác của phép đo góc: 1”.
- Độ chính xác đo khoảng cách:
+ Chế độ lăng kính tiêu chuẩn: 1mm + 1.5ppm.
+ Chế độ lăng kính theo dõi: 2mm + 1.5ppm.
+ Chế độ DR tiêu chuẩn: 2mm + 1.5ppm.
Ở thiết bị toàn đạc tích hợp quét 3D laser Trimble SX12 còn được nâng cấp thêm những tính năng như tia laser dẫn hướng, hệ thống camera với độ phân giải cao… giúp cải thiện hiệu suất làm việc đáng kể. Có thể nói rằng Trimble SX12 đã mang lại tính đột phá cho hãng Trimble nói riêng và các dòng thiết bị toàn đạc quét 3D laser tương tự trong trắc địa nói chung.
Nếu bạn quan tâm đến Trimble SX12 cũng như khả năng ứng dụng của thiết bị này trong khảo sát địa hình, hãy liên hệ ngay Đất Hợp qua HOTLINE 0903 825 125, chúng tôi sẽ hỗ trợ nhanh chóng nhất!
