Máy thủy bình điện tử giúp công tác đo ngắm dẫn mốc cao độ diễn ra thuận tiện, nhanh chóng và dữ liệu thu thập được có độ tin cậy cao hơn. Thao tác đo ngắm dẫn mốc cao độ bằng máy thủy bình điện tử được thực hiện như thế nào? Hãy cùng xem bài viết được Đất Hợp chia sẻ dưới đây.

Vì sao nên chọn máy thủy bình điện tử để dẫn mốc cao độ?

Máy thủy bình là một trong những thiết bị thông dụng trong lĩnh vực đo đạc trắc địa. Với nhiều chức năng như: Quan trắc lún, đo chênh cao, dẫn mốc cao độ… máy thủy bình được nhiều hãng sản xuất thiết bị đo đạc đầu tư phát triển.

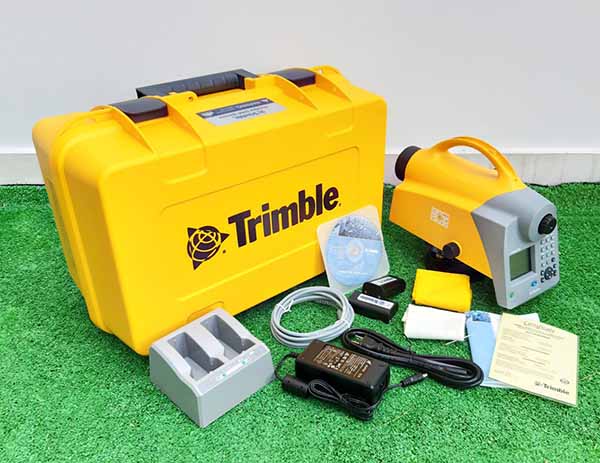

Máy thủy bình điện tử Trimble Dini

Hình 1. Máy thủy bình điện tử Trimble Dini.

Máy thủy bình điện tử là phiên bản nâng cấp hơn so với máy thủy bình tự động với tính năng nổi bật là: Khả năng thu thập và xử lý dữ liệu tự động. Nhờ vậy, sử dụng máy thủy bình điện tử trong công tác dẫn mốc cao độ mang đến nhiều ưu điểm:

  • Xác định dữ liệu cao độ một cách chính xác bằng phím bấm nhanh chóng và dễ dàng.
  • Loại trừ sai số và giảm thiểu chỉnh sửa với giá trị đọc dạng số.
  • Truyền dữ liệu một cách dễ dàng từ thiết bị đến văn phòng phục vụ cho công tác nội nghiệp.
  • Nhanh hơn khoảng 30% – 40% so với các dòng máy thủy bình tự động thông thường (máy thủy bình điện tử Trimble Dini có hiệu suất hoạt động nhanh hơn đến 60%).

Nguyên lý hoạt động của máy thủy bình điện tử là bộ đọc trong máy sẽ phát ra tia hồng ngoại để đọc số trên mia mã vạch. Các dữ liệu đo đạc sẽ được hiển thị trên màn hình của máy như số đọc mia, khoảng cách từ máy đến mia, chênh cao giữa 2 điểm…và được lưu vào bộ nhớ của máy.

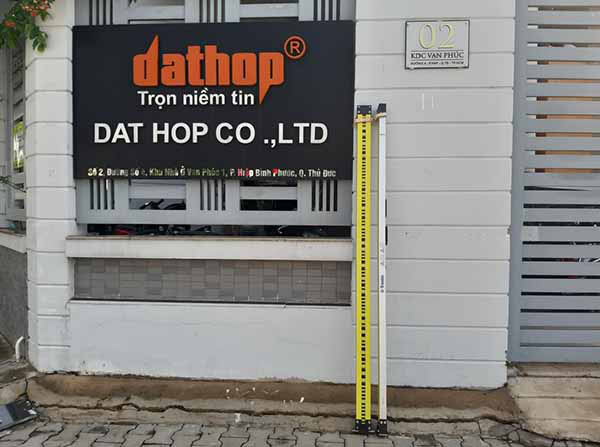

Mia Invar Trimble dùng cho máy thủy bình điện tử Trimble Dini.

Hình 2. Mia Invar Trimble dùng cho máy thủy bình điện tử Trimble Dini.

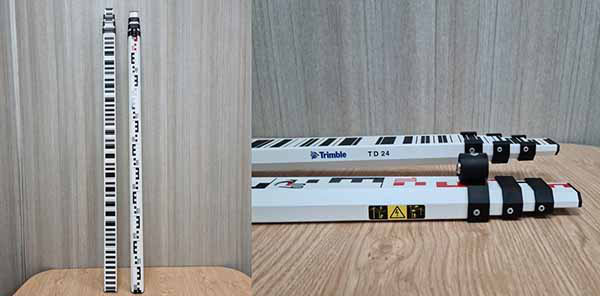

Mia mã vạch Trimble dùng cho máy thủy bình điện tử Trimble Dini

Hình 3. Mia mã vạch Trimble dùng cho máy thủy bình điện tử Trimble Dini.

Quy trình dẫn mốc cao độ bằng máy thủy bình

Công tác dẫn mốc cao độ bằng máy thủy bình được thực hiện theo 7 bước cơ bản như sau:

  1. Thu thập tài liệu gốc và số liệu gốc.
  2. Thiết kế lưới độ cao.
  3. Khảo sát, chọn điểm trên các đường độ cao.
  4. Xây mốc độ cao.
  5. Lựa chọn máy móc và thiết bị.
  6. Tiến hành đo ngắm.
  7. Xử lý số liệu, tính toán kết quả bình sai và báo cáo tổng kết.

>>> Xem chi tiết: Quy trình dẫn mốc cao độ bằng máy thủy bình

Trước khi tiến hành đo ngắm dẫn mốc cao độ bằng máy thủy bình, thiết bị phải được kiểm định, hiệu chuẩn tại các Trung tâm kiểm định, hiệu chuẩn máy đo đạc để đảm bảo sai số hệ thống của máy đúng theo tiêu chuẩn của nhà sản xuất.

Hướng dẫn đo ngắm dẫn mốc cao độ bằng máy thủy bình điện tử

Bước 1: Đặt trạm máy để đo ngắm dẫn mốc cao độ

  • Sử dụng chân ba đặt bằng gỗ hoặc nhôm để tiến hành đặt máy, cân bằng máy bằng cách điều chỉnh cao thấp chân máy để đạt độ cân bằng tương đối, sau đó điều chỉnh 3 con ốc trên đế máy để bọt thủy tròn vào giữa tâm.
  • Cách đặt trạm máy phải đảm bảo chiều cao tia ngắm không được thấp hơn chân mia và không vượt quá chiều cao mia.
  • Khoảng cách từ máy đến điểm A tùy thuộc vào chiều dài đoạn dẫn truyền và việc thông hướng của tia ngắm. Thường thì khoảng cách từ máy đến mia <80m và chênh lệch giữa các mia không nên vượt quá 1.5m.

Bước 2: Khai báo file đo và điều chỉnh ống ngắm

  • Tiến hành khởi động máy bằng cách nhấn giữ phím nguồn, sau đó khai báo file đo và cách đo, thông thường sẽ sử dụng 2 cách đo trên máy là BF và BFFB.
  • Ngắm vào ống ngắm sơ bộ để định hướng vị trí của mia, sau đó vặn nút điều quang kết hợp với nút vi động sao cho hình ảnh nhìn được trên mia rõ nét nhất.

Bước 3: Tiến hành thu thập dữ liệu đo cao để dẫn mốc cao độ

  • Nhấn phím đo trên máy để máy tiến hành đọc số mia.
  • Làm tương tự các bước như trên cho các trạm máy tiếp theo, đến khi thu thập đủ dữ liệu cần thiết.

Khi thực hiện đo ngắm dẫn mốc cao độ bằng máy thủy bình điện tử, dữ liệu số đọc mia, chênh cao, khoảng cách từ máy đến mia sẽ được hiển thị trên màn hình máy và lưu trữ vào bộ nhớ máy. Nếu lúc đầu người đo khai báo cao độ của điểm đầu và điểm cuối thì máy sẽ tự động tính tổng chênh cao giữa 2 mốc đầu cuối khi có lệnh kết thúc đo.

Dữ liệu lưu trữ trong máy đo sẽ được trút ra bằng USB hoặc thông qua phần mềm Data Transfer ở định dạng thông dụng nhất là .TXT.

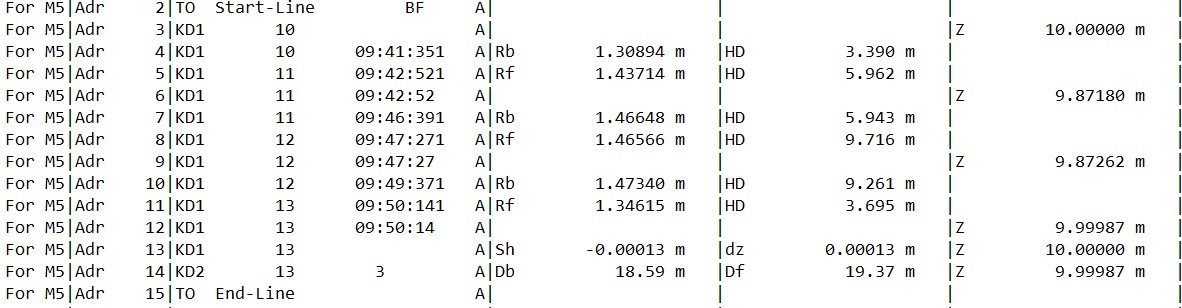

Số liệu mẫu được trút ra từ máy thủy bình điện tử Trimble Dini

Hình 4. Số liệu mẫu được trút ra từ máy thủy bình điện tử Trimble Dini.

Số liệu được xử lý bằng các phần mềm chuyên dụng trong đo đạc, sau đó lập bảng thành quả độ cao sau bình sai và báo cáo thuyết minh kỹ thuật kết quả bình sai.

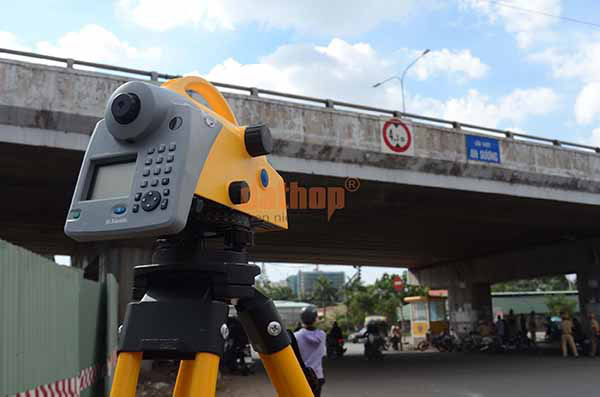

Máy thủy bình điện tử Trimble Dini đo đạc tại công trường

Hình 5. Máy thủy bình điện tử Trimble Dini đo đạc tại công trường.

Thao tác đo ngắm có vai trò quyết định đến độ chính xác của dữ liệu thu thập được. Nếu gặp bất kỳ khó khăn nào trong quá trình thao tác đo ngắm dẫn mốc cao độ bằng máy thủy bình, hãy liên hệ ngay cho Đất Hợp qua HOTLINE 0903 825 125 để được hỗ trợ nhanh nhất!

>>> Xem thêm: 8 bước để dẫn mốc cao độ công trình chính xác nhất
