Để tìm tâm điểm khối trụ tròn (ví dụ: trụ cột tròn, trụ thép tròn…) bằng máy toàn đạc điện tử, bạn có thể thực hiện theo các bước dưới đây. Mục tiêu là đo các điểm xung quanh bề mặt trụ và tính toán tâm của hình tròn tạo thành.
Bước 1: Thiết lập máy toàn đạc
- Chọn vị trí đặt máy toàn đạc sao cho dễ quan sát được toàn bộ chu vi của trụ.
- Cân bằng máy, định tâm và nhập tọa độ.
- Định hướng máy (backsight) về một điểm đã biết hoặc 1 điểm do bạn tự xác định.

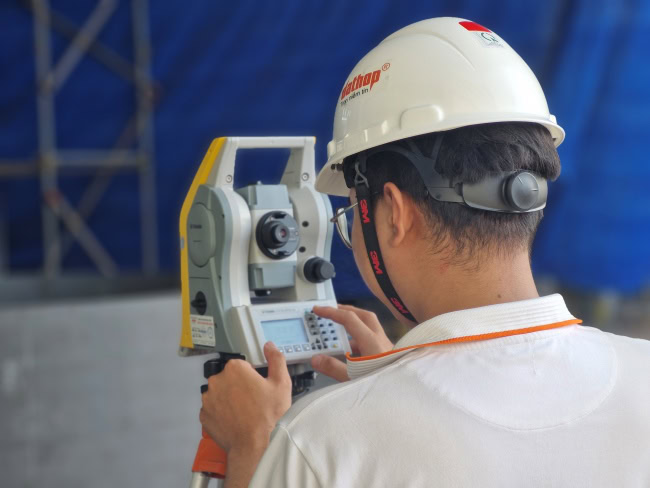

Máy toàn đạc điện tử Trimble C3 được sử dụng để tìm tâm điểm khối trụ tròn.
Bước 2: Đo các điểm quanh chu vi trụ
- Dùng sào gương đặt tại các điểm xung quanh chân trụ (hoặc phần giữa thân trụ), cách đều nhau theo chu vi trụ.
- Nên đo tối thiểu 4 đến 6 điểm, tốt nhất là 8 đến 12 điểm để tăng độ chính xác.
- Ghi lại tọa độ (X, Y) của các điểm đó (nếu máy có chức năng lưu trữ thì trích xuất dữ liệu về máy tính).
Bước 3: Tìm tâm điểm khối trụ tròn qua các điểm
Có 2 cách để ta có thể thực hiện tìm tâm điểm khối trụ tròn:
Cách 1: Tính trên phần mềm
Trích xuất dữ liệu tọa độ các điểm đo về máy tính.
Dùng AutoCAD, Excel hoặc phần mềm GIS (như Civil 3D, Carlson, QGIS…) để fit hình tròn qua các điểm.
Trong AutoCAD:
- Nhập các điểm vào.
- Dùng lệnh CIRCLE → 3P (3 điểm) hoặc fit circle qua nhiều điểm (bằng Lisp hoặc plugin).
- Dùng lệnh ID để lấy tọa độ tâm.
Cách 2: Dùng chức năng máy toàn đạc điện tử
Một số máy toàn đạc như Trimble, Leica, Topcon có sẵn chức năng đo tròn (Circle/Arc Measurement):
- Vào chế độ “Arc” hoặc “Circle Center”.
- Đo từ 3 điểm trở lên trên chu vi trụ.
- Máy sẽ tính ra tọa độ tâm tròn trực tiếp.
Kết quả
Bạn sẽ thu được tọa độ (X, Y) của tâm trụ. Nếu đo các điểm ở cùng độ cao, bạn cũng có thể ước lượng Z (cao độ) của tâm.
Lưu ý:
- Đảm bảo sào gương luôn cân bằng thẳng đứng khi đo.

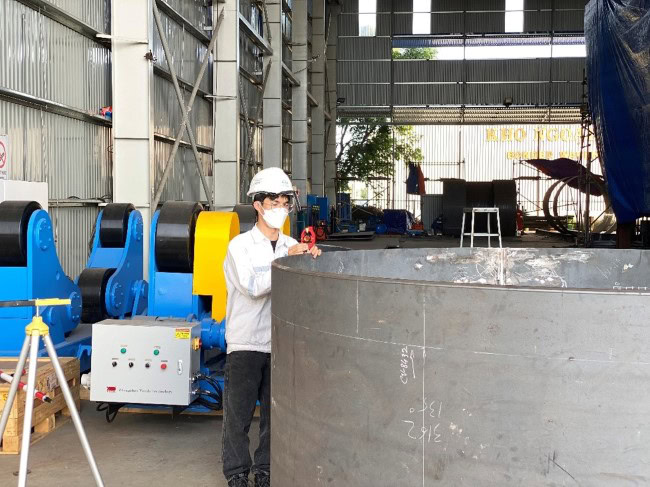

Cân bằng sào gương khi thực hiện tìm tâm điểm khối trụ tròn.
- Trụ không bị méo mó hay lệch trục (nếu có, nên đo nhiều lớp cao độ và tính trung bình).
- Nếu không cần độ chính xác cao, có thể đo 3 điểm cách đều và tính giao điểm đường trung trực.
Thông tin về máy toàn đạc điện tử Trimble C3 giúp tìm tâm điểm khối trụ tròn chính xác
Trimble C3 hay còn được gọi là Trimble C3 Autofocus là dòng máy toàn đạc điện tử của hãng Trimble có khả năng ứng dụng trong nhiều lĩnh vực khác nhau như: Khảo sát địa hình, đo đạc địa chính của cao ốc, nhà cao tầng, cầu, đường giao thông…; hoặc đo vẽ bản đồ…
Thông số kỹ thuật nổi bật của Trimble C3:
- Độ chính xác góc: 1”, 2”, 3”, 5”
- Độ chính xác đo cạnh:
– Có gương: 2mm + 2ppm.
– Không gương: 3mm + 2ppm. - Khoảng cách đo:
– Gương đơn: 1.5m đến 5000m.
– Đo không gương (trong điều kiện phản quang tốt): 800m.

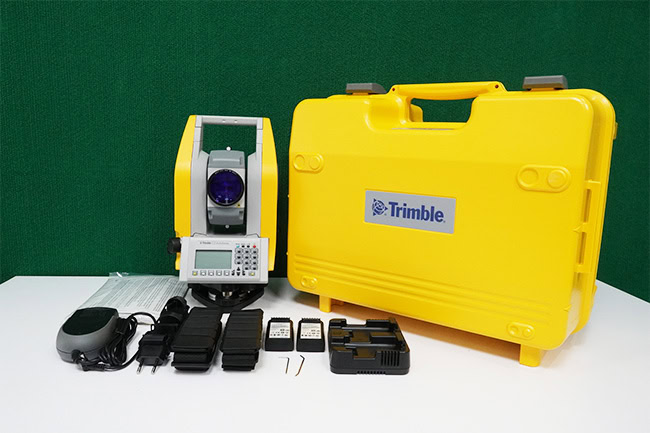

Trọn bộ máy toàn đạc điện tử Trimble C3.
Ngoài sử dụng để tìm tâm điểm khối trụ tròn, máy toàn đạc điện tử Trimble C3 còn được sử dụng trong rất nhiều công việc khác nhau, là:
- Đo đạc và ghi lại dữ liệu của các góc đứng, góc ngang và góc nghiêng.
- Tính toán khoảng cách ngang, đứng, góc phương vị của đường, tọa độ điểm, diện tích và bố trí đường thẳng, đường cong.
- Offset góc, cạnh hiệu quả.
- Bố trí tọa độ thiết kế ra thực địa trong các công trình xây dựng.
Nếu bạn quan tâm đến chức năng tìm tâm điểm khối trụ tròn trên máy toàn đạc điện tử Trimble C3 cũng như cần tìm hiểu thêm về các chức năng khác của thiết bị, hãy liên hệ ngay Đất Hợp qua HOTLINE 0903 825 125, chúng tôi sẽ giải đáp nhanh chóng nhất!
