Thiết bị Side Scan Sonar là công cụ quan trọng trong khảo sát địa vật ngầm và vật cản dưới đáy biển. Nhờ khả năng quét diện rộng, độ phân giải cao, Side Scan Sonar giúp phát hiện, định vị và phân tích chi tiết các vật thể dưới nước, phục vụ hiệu quả cho nhiều lĩnh vực khảo sát thủy đạc.
Mục đích của việc khảo sát địa vật ngầm, vật cản dưới đáy biển
Khảo sát địa vật ngầm và vật cản dưới đáy biển là bước quan trọng trong công tác đảm bảo an toàn hàng hải, quản lý công trình biển và nghiên cứu khoa học. Việc này giúp:
- Xác định vị trí, kích thước, hình dạng vật cản như tàu đắm, đá ngầm, cáp hoặc đường ống dưới biển.
- Hỗ trợ lập bản đồ hải đồ, cảnh báo chướng ngại vật, đảm bảo an toàn cho tàu thuyền.
- Phục vụ thi công và quản lý công trình biển như cảng, giàn khoan, luồng tàu, tuyến ống dẫn dầu khí.
- Hỗ trợ nghiên cứu khoa học và khảo cổ học dưới nước, tìm kiếm di vật, khảo sát môi trường và sinh thái đáy biển.
- Ứng cứu và tìm kiếm cứu nạn, giúp định vị tàu đắm hoặc máy bay rơi dưới biển.
Trong các phương pháp hiện nay, thiết bị Side Scan Sonar được xem là giải pháp tối ưu giúp thu nhận hình ảnh chi tiết, trực quan và độ tin cậy cao.
Thiết bị Side Scan Sonar là giải pháp tối ưu cho việc khảo sát địa vật ngầm, vật cản dưới đáy biển.
Đặc điểm chung và nguyên lý hoạt động của thiết bị Side Scan Sonar
– Đặc điểm chung của thiết bị Side Scan Sonar
Thiết bị Side Scan Sonar sử dụng sóng âm tần số cao (100 kHz – 1600 kHz) để quét hai bên đáy biển, cho phép tạo ảnh 2D hoặc 3D với độ phân giải cao.
- Cấu hình linh hoạt: có thể gắn trực tiếp trên tàu, ROV, AUV hoặc kéo bằng cáp (towfish).
- Dạng ảnh hiển thị: là ảnh xám (sonogram) phản ánh cường độ phản xạ âm từ các vật thể dưới nước.
- Phủ vùng rộng: Quét được diện tích lớn – hàng chục đến hàng trăm mét mỗi bên, nhanh hơn nhiều so với các thiết bị đo sâu đơn tia hay đa tia.
- Phát hiện vật thể nhỏ: Có thể nhận biết các vật thể chỉ vài chục cm nằm trên đáy biển.
- Không đo chính xác độ sâu, nhưng tạo ảnh trực quan của địa vật và bề mặt đáy; thường được kết hợp cùng thiết bị đo sâu đa tia (MBES) để bổ sung dữ liệu độ sâu. Xem thêm: So sánh Side Scan Sonar và Multibeam>>>

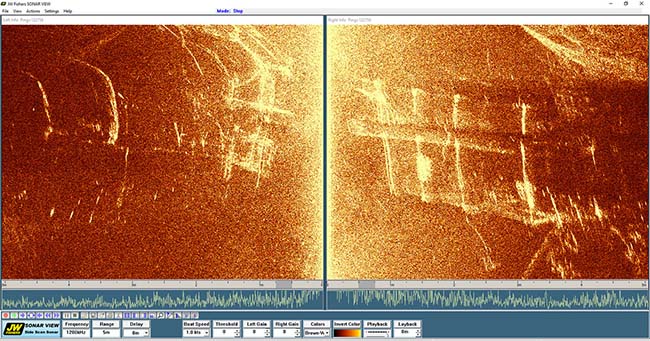

Dữ liệu từ thiết bị Side Scan Sonar.
– Nguyên lý hoạt động của thiết bị Side Scan Sonar
Phát sóng âm:
- Thiết bị phát ra hai chùm sóng siêu âm hẹp ở góc trái và phải (thay vì phát thẳng xuống).
- Góc quét thường từ 20° đến 60°, giúp bao phủ vùng đáy biển rộng lớn.
Thu tín hiệu phản xạ:
- Khi sóng âm gặp vật thể, một phần năng lượng bị phản xạ ngược lại.
- Cường độ tín hiệu phản xạ phụ thuộc vào chất liệu, độ nhám và hình dạng vật thể.
Xử lý và tạo ảnh sonar:
- Dữ liệu phản hồi được xử lý để tạo ảnh xám (Sonogram).
- Vật thể phản xạ mạnh (kim loại, đá lớn) hiển thị vùng sáng, vật hấp thụ âm (bùn, cát mịn) hiển thị vùng tối.
- Bóng âm phía sau vật thể giúp xác định kích thước, hình dạng và vị trí chính xác của địa vật ngầm.

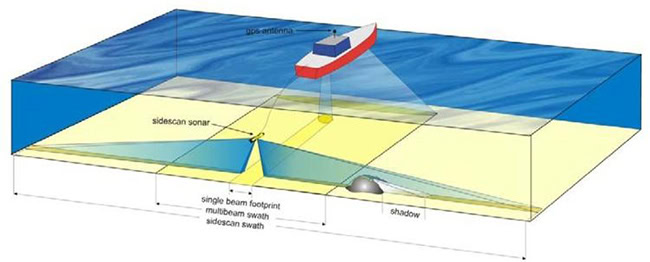

Nguyên lý hoạt động của thiết bị Side Scan Sonar.
Một số dòng Side Scan Sonar tiêu biểu

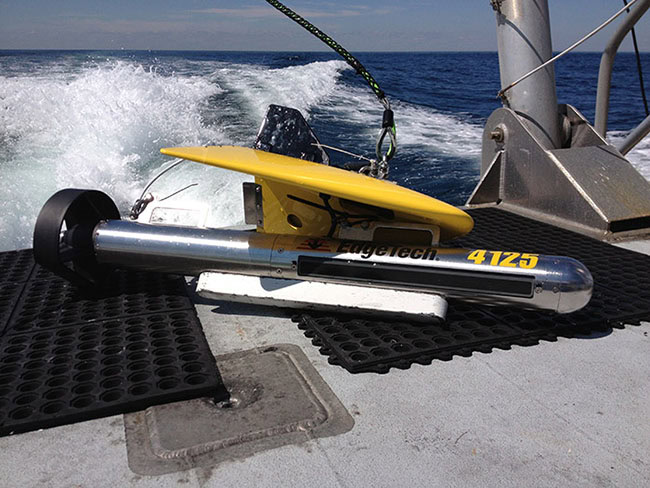

– EdgeTech (Mỹ): Dòng 4125, 4205, 4600
| Dòng Side Scan Sonar hãng Edgetech | Chức năng | Ứng dụng |
| EdgeTech 4125 |
|
Khảo sát công trình biển, giám sát luồng tàu, phát hiện vật thể khả nghi trong an ninh cảng, khảo sát dầu khí hoặc năng lượng gió ngoài khơi. |
| EdgeTech 4205 | Tầm quét xa, độ chi tiết tốt; thích hợp khảo sát diện rộng nhưng vẫn đảm bảo độ chính xác hình ảnh. | |
| EdgeTech 4600 |
|
– Klein Marine Systems: Klein 3000, Klein 5000
| Dòng Side Scan Sonar hãng Klein | Chức năng | Ứng dụng |
| Klein 3000 | Tầm quét hàng trăm mét mỗi bên, độ phân giải tốt, thích hợp khảo sát diện rộng | Khảo sát tuyến ống, cáp ngầm, khảo cổ dưới nước, xác định tàu đắm, khảo sát biển sâu. |
| Klein 5000 | Sử dụng công nghệ Multi-beam Side Scan, hình ảnh rõ nét, chi tiết cao – lý tưởng cho nghiên cứu chuyên sâu. |
– Imagenex (Canada): Model YellowFin 881A, Delta T
| Dòng Side Scan Sonar hãng Imagenex | Chức năng | Ứng dụng |
| YellowFin 881A | Kích thước nhỏ gọn, chi phí thấp, dễ lắp đặt trên USV/AUV/ROV, phù hợp khảo sát gần bờ. | Khảo sát ven bờ, hồ chứa, sông ngòi, hoặc các dự án khoa học ứng dụng. |
| Delta T |
|
Đất Hợp cung cấp thiết bị Side Scan Sonar chính hãng, chính xác cao
Công ty TNHH Đất Hợp là đơn vị uy tín hàng đầu tại Việt Nam trong lĩnh vực cung cấp thiết bị đo đạc, khảo sát thủy đạc và hải dương học. Với hơn 22 năm kinh nghiệm, Đất Hợp đã trở thành đối tác tin cậy của nhiều cơ quan nhà nước, viện nghiên cứu, doanh nghiệp dầu khí, hàng hải và các đơn vị khảo sát công trình biển.
Hiện nay, Đất Hợp là đại lý phân phối chính thức của nhiều thương hiệu Side Scan Sonar hàng đầu thế giới như EdgeTech (Mỹ), JW Fisher (Mỹ). Các thiết bị này được nhập khẩu chính ngạch, đi kèm chứng nhận CO, CQ đầy đủ, đảm bảo chất lượng, nguồn gốc, độ chính xác cao.
Bên cạnh việc cung cấp thiết bị, Đất Hợp còn mang đến dịch vụ toàn diện gồm:
- Tư vấn lựa chọn model phù hợp theo nhu cầu thực tế: khảo sát công trình biển, tìm kiếm cứu hộ, nghiên cứu sinh thái đáy biển, hay khảo sát tuyến ống, cáp ngầm.
- Hiệu chuẩn thiết bị định kỳ, bảo đảm sai số đo đạt tiêu chuẩn quốc tế.
- Đào tạo, chuyển giao công nghệ sử dụng Side Scan Sonar cho đội ngũ kỹ sư và đơn vị vận hành.
- Hỗ trợ kỹ thuật 24/7, giúp khách hàng xử lý sự cố nhanh chóng, tối ưu hiệu quả thi công ngoài thực địa.
Side Scan Sonar là công cụ không thể thiếu trong khảo sát thủy văn và nghiên cứu biển, giúp phát hiện vật thể ngầm, đảm bảo an toàn hàng hải và hỗ trợ xây dựng công trình biển hiệu quả. Tại Việt Nam, Đất Hợp là đơn vị tiên phong cung cấp các giải pháp khảo sát thủy đạc toàn diện, bao gồm Side Scan Sonar, đo sâu hồi âm đơn tia, đa tia, Sub Bottom, phần mềm xử lý dữ liệu,…
Liên hệ ngay Công ty TNHH Đất Hợp qua HOTLINE 0903 825 125 để được tư vấn giải pháp Side Scan Sonar phù hợp nhất cho dự án khảo sát của quý khách hàng.
>>> Xem thêm: Kết hợp dữ liệu rà quét Side Scan Sonar với đo sâu đơn tia trong khảo sát thành lập bản đồ địa hình đáy biển
