Nhiễu tín hiệu khi đo RTK xảy ra do đâu?

Trong công tác đo đạc GNSS, phương pháp RTK (Real-Time Kinematic) được ưa chuộng nhờ khả năng cung cấp tọa độ với độ chính xác centimet trong thời gian thực. Tuy nhiên, một thách thức lớn mà kỹ sư trắc địa thường gặp phải là nhiễu tín hiệu và gián đoạn hiệu chỉnh RTK, gây ảnh hưởng trực tiếp đến tiến độ và chất lượng dữ liệu.

Những nguyên nhân phổ biến gây nhiễu tín hiệu RTK là:

  • Vật cản địa hình và công trình kiến trúc: Các khu vực đô thị với nhiều tòa nhà, cầu vượt, hay địa hình đồi núi, rừng rậm có thể hắn hoặc phản xạ tín hiệu GNSS. Hiện tượng đa đường (multipath) khi tín hiệu vệ tinh bị phản xạ trước khi đến ăng-ten Rover, dẫn đến sai số trong tính toán tọa độ.
  • Mất kết nối với trạm Base hoặc VRS: RTK yêu cầu luồng dữ liệu hiệu chỉnh liên tục từ trạm Base hoặc mạng VRS qua Internet (3G/4G). Khi mạng di động không ổn định, tín hiệu hiệu chỉnh bị gián đoạn, khiến Rover rơi vào tình trạng “float” hoặc mất fix.
  • Số lượng vệ tinh và chất lượng tín hiệu GNSS thấp: Tại những khu vực tầm nhìn bị che khuất, số lượng vệ tinh khả dụng giảm, độ che phủ tín hiệu kém dẫn đến giảm chất lượng định vị.
  • Nhiễu từ nguồn sóng điện từ (EMI): Các nguồn phát sóng mạnh gần khu đo như trạm phát sóng, radar, hoặc thiết bị điện công suất lớn cũng có thể gây nhiễu tín hiệu GNSS.

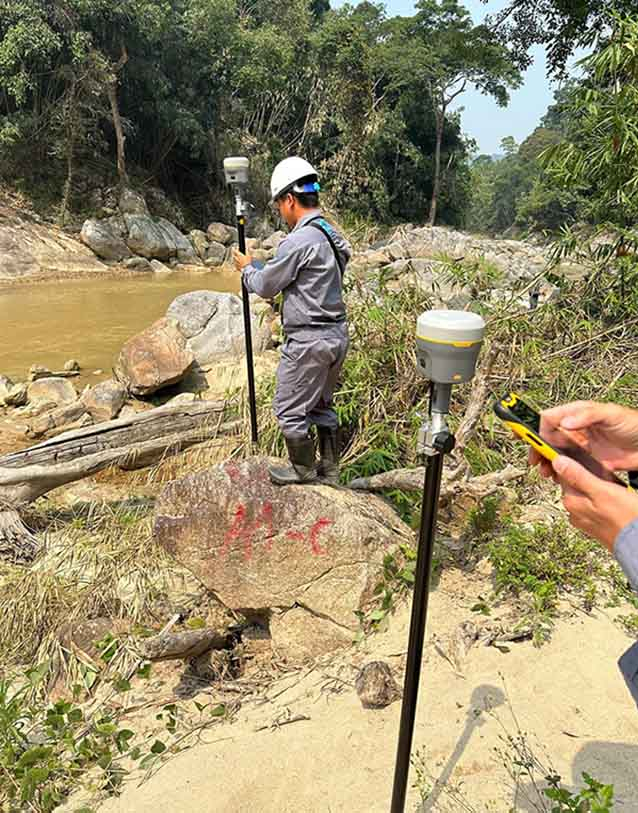

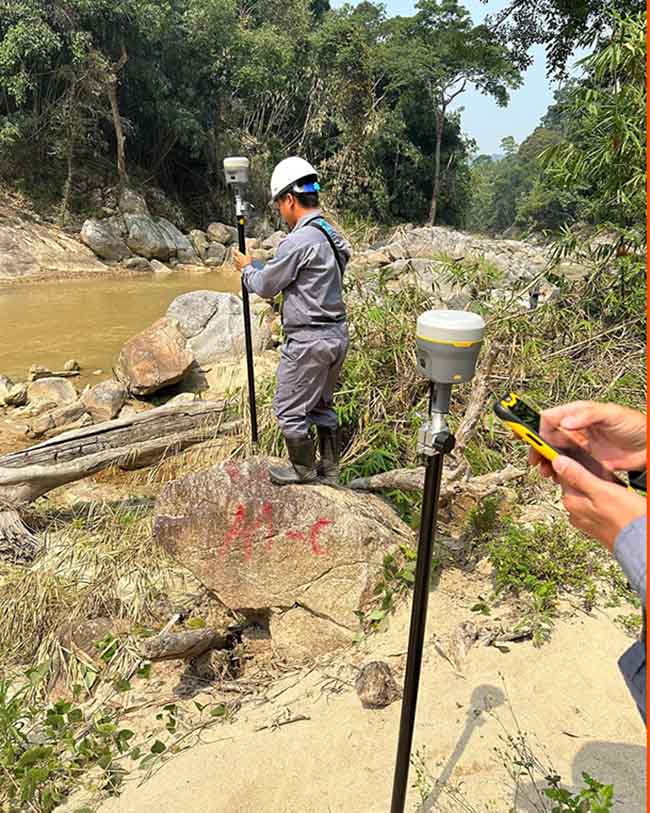

Quá trình đo RTK không thể tránh khỏi việc nhiễu tín hiệu.

Quá trình đo RTK không thể tránh khỏi việc nhiễu tín hiệu.

Chính vì những yếu tố này, kỹ sư trắc địa cần một giải pháp giúp duy trì phép đo RTK liên tục, ngay cả khi xảy ra gián đoạn tín hiệu. Và đây là lúc Dịch vụ hiệu chỉnh Trimble xFill phát huy sức mạnh.

Trimble xFill là gì? Nguyên lý hoạt động

Trimble xFill là công nghệ độc quyền của Trimble, giúp duy trì phép đo RTK ngay cả khi bị mất tín hiệu hiệu chỉnh từ Base Station hoặc VRS. Khi kích hoạt Trimble xFill, dữ liệu hiệu chỉnh sẽ tiếp tục được dự đoán và bù trừ nhờ mạng lưới vệ tinh Trimble RTX, đảm bảo dòng công việc không bị gián đoạn.

Dịch vụ hiệu chỉnh Trimble xFill.

Dịch vụ hiệu chỉnh Trimble xFill.

Nguyên lý hoạt động của Trimble xFill:

Trimble xFill sử dụng mạng lưới vệ tinh Trimble RTX để duy trì hiệu chỉnh RTK:

  • Khi trạm Rover mất liên lạc với Base Station hoặc mạng di động không ổn định, xFill sẽ tự động kích hoạt.
  • Dữ liệu hiệu chỉnh được tính toán từ dịch vụ RTX và gửi xuống thiết bị Rover qua vệ tinh.
  • Trong khoảng 5-20 phút, Rover vẫn giữ được độ chính xác RTK (ở mức centimet) mà không cần tín hiệu Base.

Lợi ích khi sử dụng Dịch vụ hiệu chỉnh Trimble xFill

– Duy trì độ chính xác RTK ngay cả khi mất kết nối Base/VRS:

Trimble xFill sử dụng mạng lưới vệ tinh Trimble RTX để dự đoán và bù trừ dữ liệu hiệu chỉnh GNSS khi tín hiệu từ trạm Base hoặc mạng VRS bị gián đoạn. Khi Rover mất kết nối, xFill tự động chuyển đổi sang dữ liệu hiệu chỉnh từ RTX với cơ chế dự báo quỹ đạo vệ tinh (orbit), đồng hồ vệ tinh (clock) và hiệu chỉnh ionospheric/tropospheric. Kết quả là phép đo RTK vẫn đạt độ chính xác centimet trong tối đa 20 phút mà không cần bất kỳ tác động nào từ người dùng.

– Loại bỏ thời gian chết (downtime) trên thực địa:

Thông thường, khi mất kết nối Base, kỹ sư buộc phải tạm dừng công việc, chờ tái kết nối hoặc di chuyển Rover về vùng phủ sóng tốt hơn. Trimble xFill loại bỏ hoàn toàn tình huống này bằng cách duy trì dòng dữ liệu hiệu chỉnh thông qua vệ tinh RTX, giúp công việc liền mạch, không gián đoạn, đặc biệt trong các dự án tuyến dài hoặc vùng hẻo lánh.

– Độ tin cậy cao hơn trong môi trường đo đạc phức tạp:

Ở các khu vực đô thị, rừng rậm hoặc công trình ngầm, nơi hiện tượng đa đường (multipath) và mất tín hiệu xảy ra thường xuyên, xFill cung cấp một lớp bảo vệ bổ sung. Khi Base hoặc VRS không thể cung cấp dữ liệu kịp thời, hiệu chỉnh RTX qua xFill giúp duy trì fix solution, tránh rơi vào trạng thái float hoặc mất fix.

– Không phụ thuộc hoàn toàn vào hạ tầng mạng di động:

Trimble xFill hoạt động thông qua vệ tinh RTX, nhờ đó không bị giới hạn bởi chất lượng mạng 3G/4G tại khu vực đo. Đây là lợi thế lớn với các dự án ở vùng sâu vùng xa, nơi tín hiệu di động yếu hoặc không ổn định.

– Tăng hiệu suất tổng thể và độ chính xác của dự án:

Bằng cách giảm thiểu sai số do gián đoạn hiệu chỉnh và loại bỏ các khoảng nghỉ ngoài ý muốn, Trimble xFill giúp các đội đo đạc tăng năng suất thực địa lên đến 15-30% so với quy trình RTK truyền thống. Dữ liệu thu được duy trì tính toàn vẹn và chính xác cao, hạn chế tối đa lỗi hệ thống.

Trimble xFill khả dụng trên các thiết bị định vị vệ tinh GNSS Trimble do Đất Hợp cung cấp

Trong các dòng máy định vị vệ tinh GNSS mới hãng Trimble đang được cung cấp tại Đất Hợp, dịch vụ hiệu chỉnh Trimble xFill khả dụng trên các model: Trimble R580, Trimble R750, Trimble R780, Trimble R980.

– Máy định vị GNSS RTK Trimble R580:

Trimble R580 là thiết bị GNSS nhỏ gọn, di động, được thiết kế để đáp ứng nhu cầu đo đạc đa dạng từ khảo sát địa hình đến xây dựng. Với khả năng hỗ trợ Trimble xFill, R580 giúp kỹ sư duy trì phép đo RTK ổn định ngay cả khi mất kết nối mạng hiệu chỉnh. Công nghệ ProPoint GNSS tích hợp trong R580 kết hợp cùng xFill mang lại độ chính xác và độ tin cậy vượt trội.

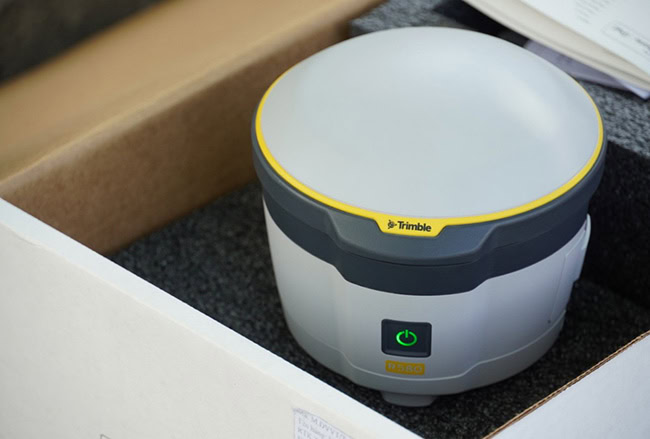

Máy định vị GNSS RTK Trimble R580.

Máy định vị GNSS RTK Trimble R580.

  • Độ chính xác RTX: 2cm H/5cm V.
  • Công nghệ Trimble xFill: Tự động bù lắp tín hiệu.
  • Công nghệ Trimble ProPoint: Cải thiện độ chính xác và hiệu suất làm việc (dưới tán cây, trong khu đô thị).
  • Công nghệ Trimble Maxwell 7: Giảm thiểu sai số đa đường dẫn.
  • Công nghệ EVEREST Plus: Chống nhiễu tín hiệu.
  • Tích hợp Radio trong: Tùy chọn.
  • Kết nối: Bluetooth, Wi-Fi, USB.
  • Xem chi tiết: Trimble R580

– Máy định vị GNSS RTK Trimble R750:

Trimble R750 không chỉ là một trạm GNSS tiên tiến mà còn là nền tảng lý tưởng để tận dụng Trimble xFill. Nhờ khả năng xử lý tín hiệu mạnh mẽ và tương thích với mạng vệ tinh Trimble RTX, R750 đảm bảo dữ liệu hiệu chỉnh liên tục ngay cả khi trạm Base hoặc mạng VRS gặp sự cố.

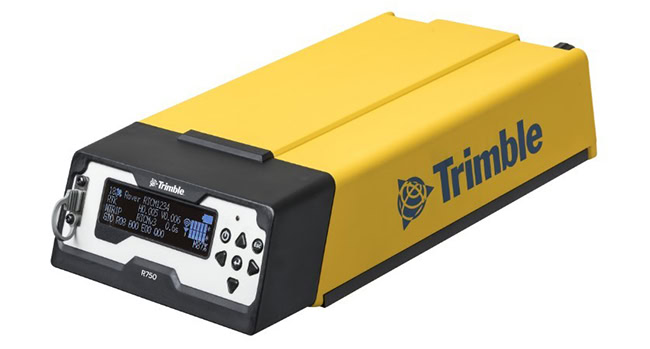

Máy định vị GNSS RTK Trimble R750.

Máy định vị GNSS RTK Trimble R750.

  • Độ chính xác:
    + Đo tĩnh hậu xử lý: 3mm H/ 3.5mm V.
    + Đo RTK: 8mm H / 15mm V.
  • Tần số thu được: 2 tần số (L1, L2).
  • Tín hiệu vệ tinh thu được: GPS, Glonass, Galileo, Beidou, SBAS, QZSS, RTX, NavIC (IRNSS).
  • Loại hệ thống: Ăng ten rời.
  • Công nghệ Trimble Maxwell 7: Giảm thiểu sai số đa đường dẫn.
  • Công nghệ Trimble ProPoint: Cải thiện độ chính xác và hiệu suất làm việc (dưới tán cây, trong khu đô thị).
  • Công nghệ CenterPoint RTX: Cung cấp độ chính xác cấp độ RTK mà không cần sử dụng trạm gốc cục bộ hoặc mạng Trimble VRS.
  • Công nghệ Trimble xFill: Tự động bù lắp tín hiệu.
  • Xem chi tiết: Trimble R750

– Máy định vị GNSS RTK Trimble R780:

Trimble R780 sở hữu thiết kế siêu bền (chuẩn IP68) và khả năng định vị chính xác trong môi trường khắc nghiệt. Khi được kích hoạt dịch vụ xFill, R780 giúp kỹ sư trắc địa loại bỏ thời gian chết (downtime), tiếp tục công việc đo RTK với độ chính xác centimet trong nhiều phút ngay cả khi tín hiệu hiệu chỉnh gián đoạn.

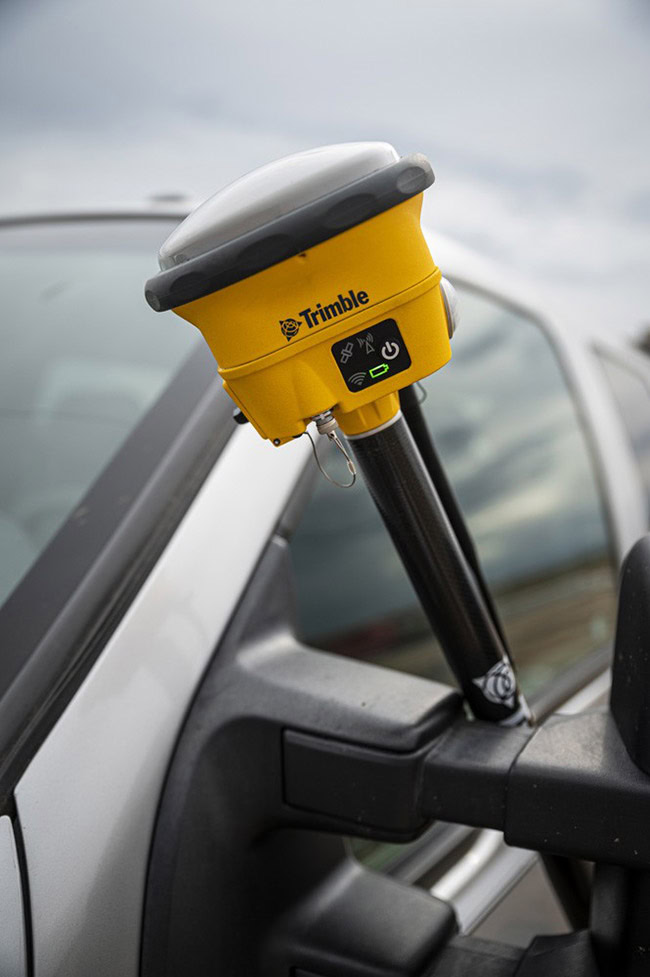

Máy định vị GNSS RTK Trimble R780.

Máy định vị GNSS RTK Trimble R780.

  • Độ chính xác:
    + Đo tĩnh hậu xử lý: 3mm H/ 3.5mm V.
    + Đo RTK: 8mm H / 15mm V.
    + Đo bù nghiêng: RTK /RTX + 8mm + 0.5mm/độ nghiêng.
  • Tần số thu được: 3 tần số (L1, L2, L5).
  • Tín hiệu vệ tinh thu được: GPS, GLONASS, Galileo, BeiDou, NavIC, QZSS, SBAS, L-Band.
  • Loại hệ thống: Ăng-ten tích hợp.
  • Công nghệ Trimble Inertial Platform: Đo bù nghiêng.
  • Công nghệ Trimble ProPoint: Cải thiện độ chính xác và hiệu suất làm việc (dưới tán cây, trong khu đô thị).
  • Công nghệ Trimble Maxwell 7 GNSS ASIC: Giảm thiểu sai số đa đường dẫn.
  • Công nghệ Trimble xFill: Tự động bù lắp tín hiệu.
  • Công nghệ CenterPoint RTX: Cung cấp độ chính xác cấp độ RTK mà không cần sử dụng trạm gốc cục bộ hoặc mạng Trimble VRS.
  • Xem chi tiết: Trimble R780

– Máy định vị GNSS RTK Trimble R980:

Là dòng máy GNSS cao cấp nhất, Trimble R980 tích hợp công nghệ Trimble ProPoint GNSS và khả năng theo dõi và sử dụng tín hiệu từ nhiều hệ thống định vị vệ tinh khác nhau tối ưu. Với Trimble xFill, R980 trở thành giải pháp lý tưởng cho những dự án yêu cầu độ chính xác cao, độ tin cậy tuyệt đối và hoạt động ở những khu vực cực kỳ khó khăn về tín hiệu.

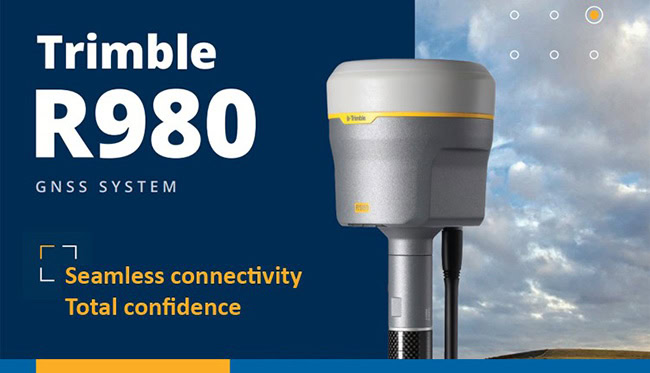

Máy định vị GNSS RTK Trimble R980.

Máy định vị GNSS RTK Trimble R980.

  • Độ chính xác:
    + Đo tĩnh hậu xử lý: 3mm H/ 3.5mm V.
    + Đo RTK: 8mm H / 15mm V.
    + Đo bù nghiêng TIP Ngang RTK: 8 mm + 0.4 mm/° nghiêng RMS.
  • Ngang RTX: 8 mm + 0.4 mm/° nghiêng RMS
  • Tần số thu được: 3 tần số (L1, L2, L5).
  • Công nghệ Trimble Inertial Platform: Đo bù nghiêng.
  • Công nghệ Trimble ProPoint: Cải thiện độ chính xác và hiệu suất làm việc (dưới tán cây, trong khu đô thị).
  • Công nghệ CenterPoint RTX: Cung cấp độ chính xác cấp độ RTK mà không cần sử dụng trạm gốc cục bộ hoặc mạng Trimble VRS.
  • Công nghệ Trimble xFill: Tự động bù lắp tín hiệu.
  • Công nghệ Trimble IonoGuard: Giúp giảm thiểu tình trạng gián đoạn tín hiệu GNSS tầng điện ly.
  • Miễn phí 1 năm sóng hiệu chỉnh Trimble RTX.
  • Xem chi tiết: Trimble R980

Trimble xFill không chỉ là một giải pháp kỹ thuật tiên tiến mà còn là “trợ thủ” đáng tin cậy giúp các kỹ sư trắc địa duy trì hiệu quả đo đạc RTK trong mọi điều kiện. Khi kết hợp cùng các thiết bị GNSS mới nhất như Trimble R580, R750, R780, R980, dịch vụ hiệu chỉnh Trimble xFill mang đến độ chính xác centimet, tối ưu hóa năng suất và loại bỏ hoàn toàn thời gian chết trên thực địa. Liên hệ ngay Đất Hợp qua HOTLINE 0903 825 125 để được tư vấn chi tiết.
