Trong quá trình sử dụng sổ tay điều khiển (Data Collector) để đo RTK, người dùng có thể gặp nhiều sự cố kỹ thuật hoặc thao tác khiến kết quả đo bị ảnh hưởng. Việc nhận biết nguyên nhân và khắc phục kịp thời sẽ giúp đảm bảo độ chính xác và hiệu quả làm việc.
Sổ tay điều khiển là gì? Chức năng của sổ tay điều khiển trong đo RTK
Sổ tay điều khiển (Controller hoặc Data Collector) là thiết bị được dùng để điều khiển thiết bị đo GNSS. Cụ thể là đảm nhiệm các chức năng thiết lập cấu hình, giám sát hoạt động và quản lý dữ liệu đo của máy thu GNSS. Thiết bị cho phép người dùng khởi tạo kết nối, cài đặt chế độ đo, ghi nhận dữ liệu tọa độ và xử lý kết quả ngay tại hiện trường.

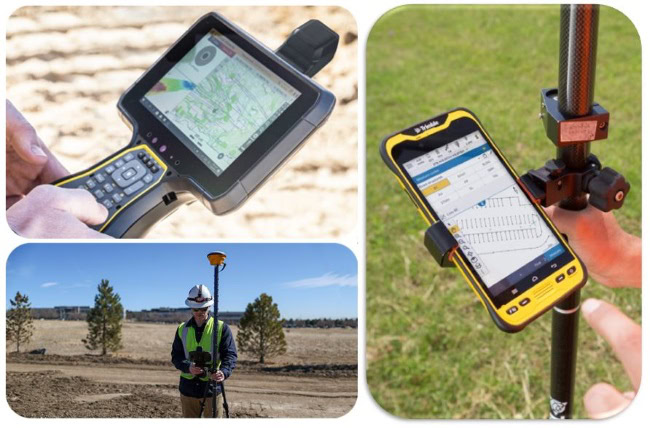

Một số loại sổ tay điều khiển hãng Trimble.
Chức năng của sổ tay điều khiển trong đo RTK:
Trong hệ thống đo động thời gian thực (RTK), sổ tay điều khiển là thành phần không thể thiếu để:
- Thiết lập và cấu hình hệ thống đo RTK:
+ Cho phép người dùng cài đặt thông số kết nối, lựa chọn chế độ đo (Base/Rover), tần suất ghi dữ liệu, định dạng truyền, cũng như hiệu chỉnh hệ thống.
+ Quản lý kết nối không dây giữa sổ tay và máy thu GNSS thông qua Bluetooth, Wi-Fi hoặc cáp USB. - Điều khiển và giám sát quá trình đo:
+ Hiển thị trạng thái tín hiệu vệ tinh, độ chính xác, chất lượng hiệu chỉnh và tình trạng liên kết dữ liệu RTK (radio/NTRIP).
+ Hỗ trợ người vận hành bắt điểm, định vị, đo chi tiết, đo biên, đo đường, bố trí điểm ngay tại hiện trường. - Lưu trữ và quản lý dữ liệu đo đạc:
+ Ghi nhận tọa độ, cao độ, thời gian đo, thông tin hiệu chỉnh và các dữ liệu thuộc tính khác.
+ Cho phép xuất – nhập dữ liệu ở nhiều định dạng (CSV, DXF, SHP, TXT…) để dễ dàng tích hợp với phần mềm xử lý bản đồ hoặc CAD. - Xử lý và tính toán tại hiện trường: Một số sổ tay RTK tích hợp bộ xử lý mạnh và phần mềm chuyên dụng, cho phép tính toán tọa độ, diện tích, thể tích, tuyến, biên dạng địa hình ngay tại chỗ mà không cần máy tính phụ trợ.
- Truyền và đồng bộ dữ liệu: Có khả năng truyền dữ liệu lên máy chủ, đám mây hoặc hệ thống GIS nội bộ, giúp đơn vị đo đạc quản lý dữ liệu tập trung và đồng bộ hóa kết quả giữa các đội đo.
Những lỗi thường gặp khi dùng sổ tay điều khiển đo RTK và cách khắc phục
– Lỗi kết nối giữa sổ tay điều khiển và máy thu GNSS:
Nguyên nhân:
- Bluetooth hoặc cáp kết nối bị lỗi, tín hiệu không ổn định.
- Cấu hình cổng kết nối (COM Port) hoặc giao thức truyền dữ liệu sai.
- Pin yếu khiến thiết bị tự ngắt kết nối.
Cách khắc phục:
- Kiểm tra và sạc đầy pin cả sổ tay và máy thu.
- Đảm bảo thiết bị ghép đôi đúng cách, thử tắt/mở lại Bluetooth.
- Kiểm tra cài đặt cổng kết nối trong phần mềm điều khiển.

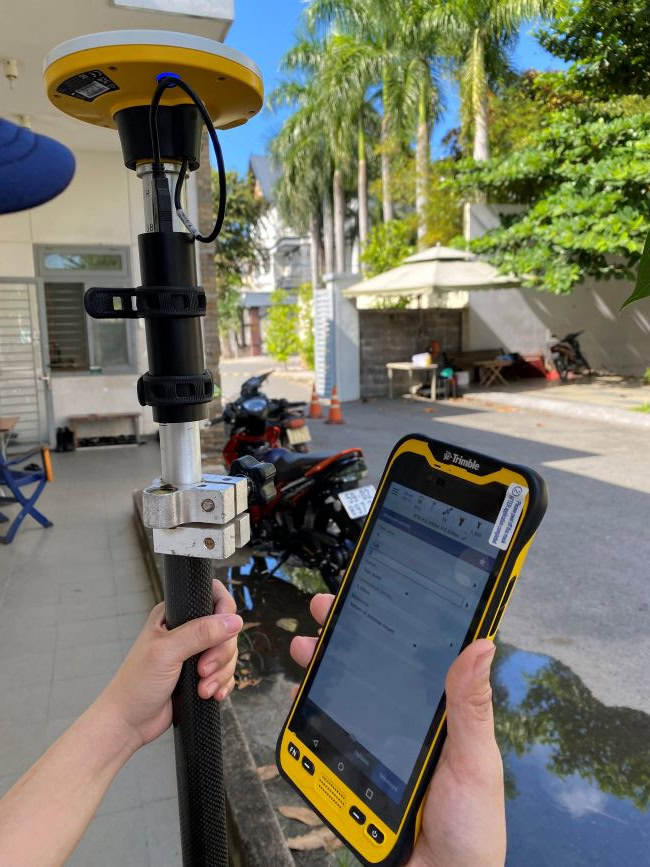

Đo RTK với sổ tay điều khiển TDC600 và máy GNSS Trimble DA2.
– Lỗi không nhận tín hiệu RTK Fixed:
Nguyên nhân:
- Mất kết nối với trạm Base hoặc dịch vụ CORS.
- Vùng đo bị che khuất bởi cây cối, nhà cao tầng, địa hình đồi núi.
- Cài đặt tham số sai (IP, Port, Mount Point) khi kết nối NTRIP.
Cách khắc phục:
- Kiểm tra lại đường truyền internet (SIM 4G, Wi-Fi).
- Đứng tại khu vực thoáng đãng, ít vật cản.
- Xác nhận lại thông số kết nối từ nhà cung cấp dịch vụ CORS.
– Lỗi sai hệ tọa độ hoặc đơn vị:
Nguyên nhân:
- Chọn sai hệ quy chiếu (datum) hoặc zone chiếu (projection zone).
- Đơn vị chiều cao, khoảng cách bị thiết lập sai.
Cách khắc phục:
- Xác nhận hệ tọa độ theo yêu cầu dự án hoặc theo quy chuẩn quốc gia (VN-2000, WGS84,…).
- Kiểm tra và chỉnh lại đơn vị đo trong phần mềm (mét, feet).
– Lỗi thao tác lưu điểm đo:
Nguyên nhân:
- Quên lưu hoặc nhấn nhầm nút khi hoàn tất đo.
- Sai tên điểm hoặc nhầm ký hiệu.
Cách khắc phục:
- Kiểm tra kỹ trên màn hình trước khi lưu.
- Sử dụng quy ước đặt tên rõ ràng, tránh trùng lặp.
– Lỗi phần mềm điều khiển:
Nguyên nhân:
- Phiên bản phần mềm lỗi thời, không tương thích với máy thu.
- Dữ liệu cũ quá nhiều gây treo hoặc chậm.
Cách khắc phục:
- Cập nhật phần mềm lên phiên bản mới nhất.
- Xóa hoặc sao lưu dữ liệu cũ để giải phóng bộ nhớ.
Sổ tay điều khiển là công cụ quan trọng trong đo RTK, nhưng cũng dễ gặp lỗi nếu người dùng không chú ý đến kết nối, cấu hình và thao tác. Việc thường xuyên bảo dưỡng thiết bị, kiểm tra cài đặt và cập nhật phần mềm sẽ giúp hạn chế tối đa sự cố, đảm bảo quá trình đo đạt độ chính xác cao.

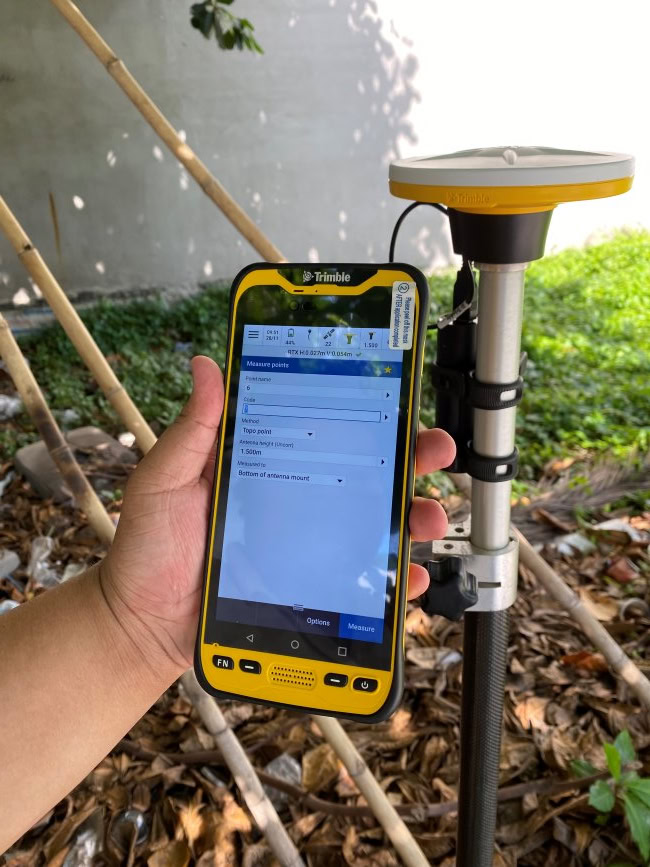

Bảo trì, bảo dưỡng định kỳ giúp giảm thiểu lỗi khi đo RTK.
