Đầu dò đa tia là bộ phận quan trọng cấu thành nên một hệ thống đo sâu hồi âm đa tia hoàn chỉnh. Trong quá trình sử dụng, đầu dò đa tia là bộ phận thường xuyên tiếp xúc với nước, do đó sẽ không tránh khỏi những lỗi phát sinh. Cụ thể những lỗi nào thường gặp khi sử dụng đầu dò đa tia mà bạn cần lưu ý? Và cách khắc phục như thế nào? Hãy cùng Đất Hợp theo dõi qua bài viết dưới đây.

Tổng quan về đầu dò đa tia

– Đầu dò đa tia là gì?

Đầu dò đa tia hay còn gọi là đầu phát biến là một thành phần của hệ thống đo sâu hồi âm đa tia nhiệm vụ của thiết bị này là phát tín hiệu sóng âm từ máy chính và nhận tín hiệu phản xạ từ bề mặt đáy để truyền về máy chính xử lý tín hiệu.

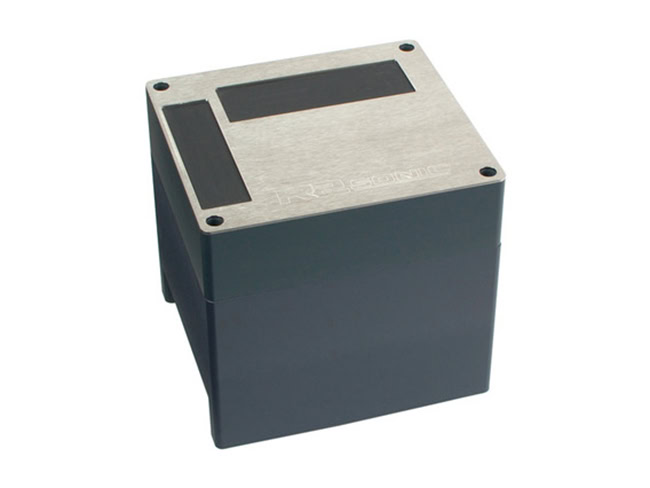

Cụm phát biến (đầu dò) đa tia của hệ thống đo sâu đa tia R2Sonic 2020.

Hình 1. Cụm phát biến (đầu dò) đa tia của hệ thống đo sâu đa tia R2Sonic 2020.

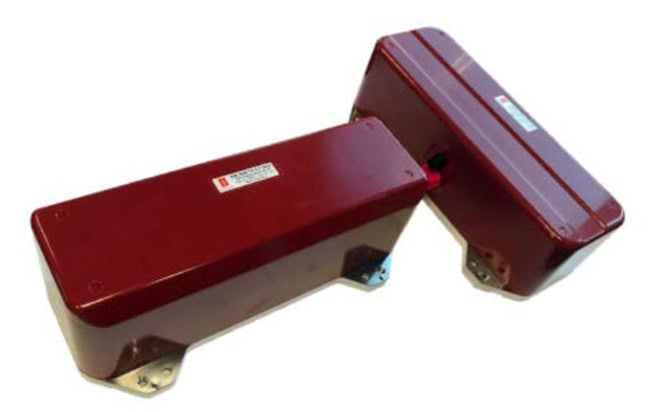

Cụm phát biến (đầu dò đa tia) của hệ thống đo sâu đa tia Kongsberg EM2040 – phần thu và phát được tách riêng biệt.

Hình 2. Cụm phát biến (đầu dò đa tia) của hệ thống đo sâu đa tia Kongsberg EM2040 – phần thu và phát được tách riêng biệt.

Mỗi hệ thống đo sâu đa tia sẽ đi kèm với các cụm phát biến (đầu dò đa tia) khác nhau, số tia nhận cùng lúc có thể đạt đến vài trăm tia cho đến 1000 tia, hỗ trợ góc phát đến khoảng 160 độ.

Một số đầu đa tia được tích hợp giữa bộ phận phát tín hiệu và thu tín hiệu vào một cụm nhằm mục đích đơn giản hóa thiết bị, tăng tính cơ động cho hệ thống.

– Chức năng của đầu do đa tia trong công tác thủy đạc:

Đầu dò đa tia (cụm phát biến) được sử dụng với hệ thống đo sâu đa tia nhằm mục đích:

  • Tăng hiệu quả công việc đo sâu (tăng độ phủ của khu vực đo).
  • Phát hiện các địa vật, địa hình đáy.
  • Có thể quan trắc các công trình dưới nước (kiểm soát các vết nứt ở cầu cảng, chân cột dưới nước) với các hệ thống hoạt động ở tầng số cao (400 – 800khz).

Đối với các hệ thống đo sâu đa tia dùng cho các khu vực có độ sâu lớn, các cụm phát biến (đầu dò) phải được lắp cố định vào đáy tàu để đảm bảo độ chính xác và an toàn khi vận hành.

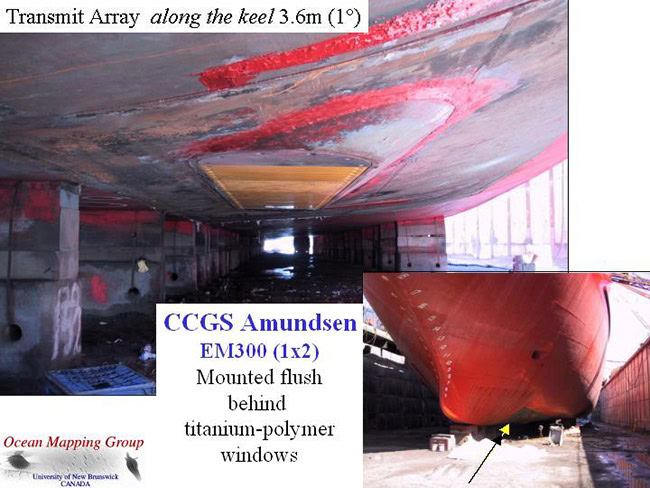

Cụm phát tín hiệu được lắp dưới đáy tàu khảo sát.

Hình 3. Cụm phát tín hiệu được lắp dưới đáy tàu khảo sát.

Các lỗi thường gặp khi sử dụng đầu dò đa tia và cách khắc phục

Trong quá trình sử dụng đầu dò đa tia để thu thập dữ liệu ở sông, biển, có 3 lỗi thường gặp mà bạn nên lưu ý là: Đầu dò bị mất tia, tín hiệu thu bị chập chờn lúc có lúc không và lỗi không có tín hiệu.

– Lỗi đầu dò bị mất tia:

  • Nguyên nhân xảy ra lỗi: Do dầu dò đa tia (đầu phát biến) bị vi sinh vật ký sinh lên bề mặt gây ăn mòn, che khuất vị trí tia phát / thu, hoặc làm hư hỏng bề mặt của đầu dò.
  • Khắc phục: Kiểm tra vệ sinh mặt đầu dò, gia cố lại bề mặt nếu vị trí bị ăn mòn chưa nghiêm trọng gây ảnh hưởng đến vi mạch bên trong.

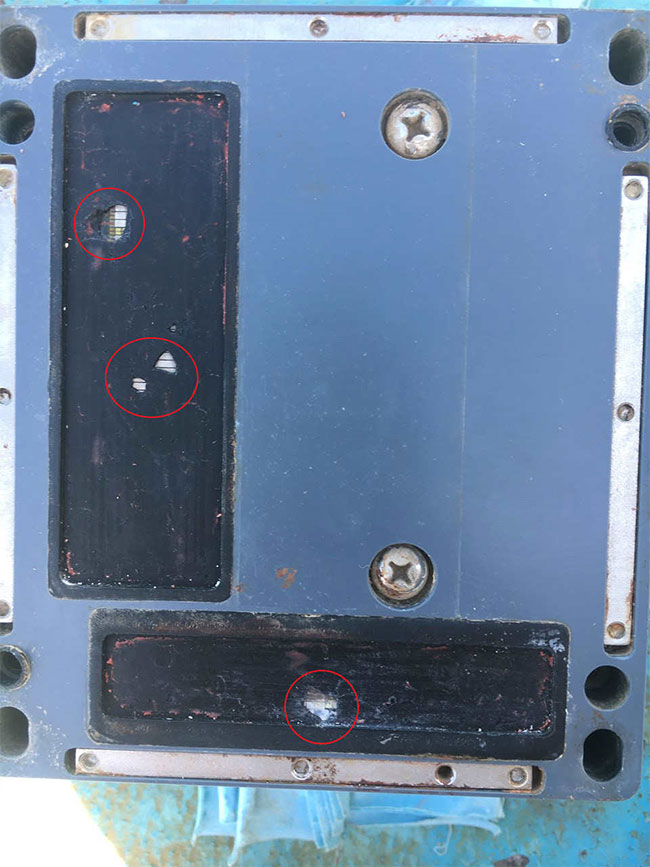

Các vị trí bị các vi sinh vật bám vào ăn mòn gây hư hỏng đầu dò R2sonic.

Hình 4. Các vị trí bị các vi sinh vật bám vào ăn mòn gây hư hỏng đầu dò R2sonic.

– Lỗi tín hiệu bị chập chờn lúc có lúc không:

  • Nguyên nhân xảy ra lỗi: Do cáp kết nối bị đứt gãy ngầm bên trong, hoặc bo mạch công suất bị giảm công suất (hư hỏng), nguồn cấp không ổn định, độ sâu nằm ngoài tầm vận hành của thiết bị.
  • Khắc phục: Kiểm tra cáp, bo mạch công suất, nguồn cấp, độ sâu của khu vực khảo sát để có phương áp khắc phục cụ thể.

– Lỗi không có tín hiệu từ hệ thống:

  • Nguyên nhân xảy ra lỗi: Đứt cáp kết nối giữa hệ thống đo sâu đa tia và đầu dò, mất nguồn cấp chính cho hệ thống, cáp kết nối giữa hệ thống và máy tính điều khiển trung tâm, hư hỏng vật lý của đầu dò (va đập với các địa vật dưới nước).
  • Khắc phục: Kiểm tra lại hệ thống, các đèn báo tình trạng thiết bị, cáp kết nối, tình trạng đầu dò sau đó đưa ra phương án khắc phục cụ thể.

Với phương châm “hỗ trợ khách hàng sử dụng trọn vòng đời sản phẩm”, Công ty TNHH Đất Hợp luôn sẵn sàng hỗ trợ khách hàng bằng cách phối hợp với khách hàng để tiếp cận thiết bị, người vận hành thiết bị, kiểm tra hệ thống, trao đổi với nhà sản xuất thiết bị để có thể khắc phục được khả năng vận hành của thiết bị với chi phí tốt hơn và thời gian nhanh hơn, đảm bảo tiến độ công việc, ổn định của hệ thống với các linh kiện được mua trực tiếp từ nhà sản xuất.

Nếu đầu dò đa tia hoặc các thiết bị đo đạc khác của bạn đang xảy ra lỗi, hãy liên hệ ngay Đất Hợp qua HOTLINE 0903 825 125, chúng tôi sẽ hỗ trợ nhanh nhất!
