Kiểm tra hiện trạng tháp viễn thông trên thủy đài

Dự án kiểm tra hiện trạng tháp viễn thông trên thủy đài được Instadrone triển khai cho Illiad – đơn vị khai thác dịch vụ viễn thông ở Pháp. Mục đích của dự án là thu thập dữ liệu về tháp và thiết bị viễn thông cho Illiad. Illiad cần có thông tin- hiện trạng về tòa tháp và tài sản hiện có để lập kế hoạch bảo trì, loại bỏ thiết bị cũ và lắp đặt thiết bị mới.

Tổng quan dự án: Kiểm tra hiện trạng tháp viễn thông trên thủy đài

Các tài sản viễn thông có đủ hình dạng, kích cỡ. Ngoài lắp đặt trực tiếp trên tháp viễn thông, chúng còn được lắp đặt trên cây, nóc nhà hoặc ở Pháp là trên đỉnh thủy đài. Có tới 16.000 thủy đài (chateaux d’eau) ở Pháp.

Thiết kế của các thủy đài là khác nhau, một số có thiết kế của tháp lâu đài thời trung cổ, số khác hiện đại hơn, nhưng tổng thể là cao và nằm gần các khu vực đô thị. Hiển nhiên các thủy đài này không được thiết kế để đặt ăngten, đây là một thách thức đối với các đơn vị viễn thông và là lý do để họ thực hiện số hóa tài sản.

Gần đây, Instadrone được Illiad – đơn vị khai thác dịch vụ viễn thông ở Pháp – yêu cầu số hóa và kiểm tra tài sản viễn thông được gắn trên thủy đài. Vấn đề ở đây là chưa có một hồ sơ nào trước đây thể hiện cấu trúc của nó, do đó cần có một mô hình 3D chính xác, tin cậy để nhận dạng thiết bị hiện có và xác định khu vực trên đỉnh tháp để lắp đặt thiết bị mới, lập kế hoạch làm việc cụ thể cho các công tác bảo trì trong tương lai.

Instadrone là đơn vị cung cấp dịch vụ bay không người lái hoạt động trên khắp nước Pháp: Kiểm tra hiện trạng, dịch vụ nông nghiệp, liên lạc, khảo sát và phân tích địa hình. Được thành lập vào năm 2014 với Cédric Botella, công ty đầu tư năng lượng và nguồn lực vào lĩnh vực kiểm tra tài sản và cơ sở hạ tầng bằng máy bay không người lái. Instadrone muốn hợp lý hóa việc kiểm tra tháp viễn thông bằng máy bay không người lái để cung cấp quy trình làm việc liền mạch từ thu thập đến phân tích dữ liệu.

Thông tin chi tiết của dự án:

Số hóa thủy đài sử dụng máy bay không người lái và PIX4Dinspect

Mục đích của việc sử dụng máy bay không người lái là thu thập dữ liệu về tháp và thiết bị viễn thông cho khách hàng. Khách hàng cần có thông tin- hiện trạng về tòa tháp và tài sản hiện có để lập kế hoạch bảo trì, loại bỏ thiết bị cũ và lắp đặt thiết bị mới.

Các phi công của Instadrone đã sử dụng máy bay không người lái DJI Matrice 300 – một loại máy bay đa động cơ. Đây là thiết kế phù hợp nhất cho các công tác kiểm tra hiện trạng tháp viễn thông vì tính linh hoạt và khả năng nắm bắt nhiều góc độ của vật thể tĩnh, kết hợp với camera Zenmuse P1 độ phân giải cao.

Dữ liệu được chụp từ máy bay không người lái này được tải lên PIX4Dinspect và cho ra bản sao kỹ thuật số (Digital Twins) có độ phân giải 1cm/px. Độ chính xác này là hoàn toàn lý tưởng cho công tác kiểm tra vì những lỗi nhỏ cũng có thể được phát hiện thông qua ảnh chụp.

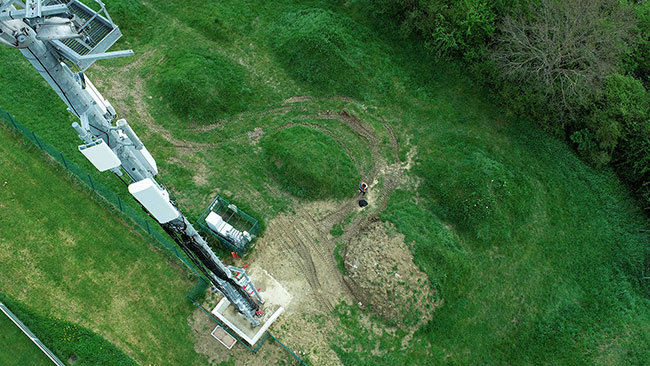

Dự án “Kiểm tra hiện trạng tháp viễn thông trên thủy đài” với DJI Matrice 300 và PIX4Dinspect.

Dựa trên công nghệ Learning-Machine và AI, PIX4Dinspect cung cấp một giải pháp mở rộng để thực hiện tuần tự tại nhiều hiện trường khác nhau. Phần mềm tự động nhận dạng các hộp phụ kiện, bảng điều khiển, ăng-ten, v.v. trên tháp nước, bao gồm kích thước (phương, độ nghiêng, chiều cao) của chúng. Điều này giúp Instadrone tiết kiệm rất nhiều thời gian so với phương pháp thủ công từ hình ảnh.

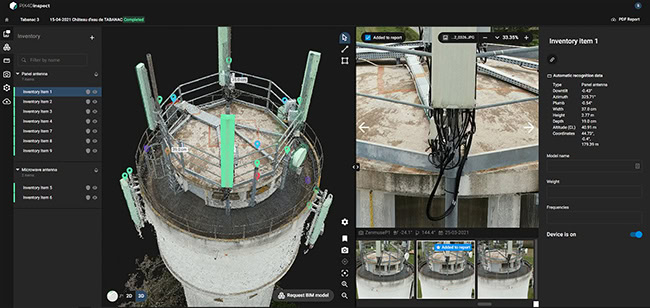

Kiểm tra hiện trạng tháp viễn thông với sự hỗ trợ của PIX4Dinspect giúp tiết kiệm nhiều thời gian so với phương pháp thủ công.

Bên cạnh việc kiểm tra tự động bằng AI, Instadrone đã tiến hành phân tích hiện trường bằng cách sử dụng mô hình thủy đài đã số hóa trên PIX4Dinspect. Họ đã kiểm tra và đánh dấu tất cả các thiết bị dựa trên tình trạng của nó bằng cách nhận định mức độ nghiêm trọng (nứt bê-tông, thiếu nắp/bulong/ốc, dây cáp rỉ sét hoặc hỏng) để đưa ra phương án hành động cần thiết kịp thời.

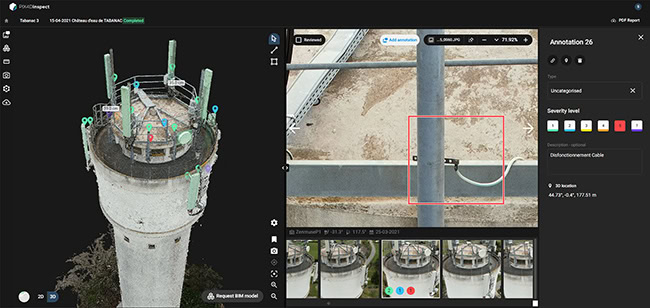

Phần mềm PIX4Dinspect giúp phân tích hiện trạng tháp chính xác giúp đưa ra phương pháp khắc phục kịp thời.

Bằng cách phân tích mô hình và xác định lỗi, Instadrone có thể kiểm tra đối tượng bất kỳ đang hoạt động hoặc các đối tượng cần được đặc biệt lưu ý. Các chú thích và danh mục đánh giá đã được sử dụng để tạo báo cáo PDF tự động từ PIX4Dinspect được chia sẻ với các kỹ thuật viên và khách hàng, cho biết vị trí chính xác của lỗi, trạng thái và các đề xuất để thực hiện các bước tiếp theo. Quy trình làm việc này là hợp lý để ngăn chặn các rủi ro có thể xảy ra đối với thủy đài.

Bản kết quả PDF từ PIX4Dinspect bao gồm toàn bộ hiện trạng các cấu kiện, phụ kiện trong một hệ thống, bao gồm kích thước, thông số, tình trạng của đối tượng và một số hình ảnh được AI chọn tự động. Đây là bản báo cáo sẽ được chia sẻ cho các bên liên quan để cập nhật tình hình hiện trường.

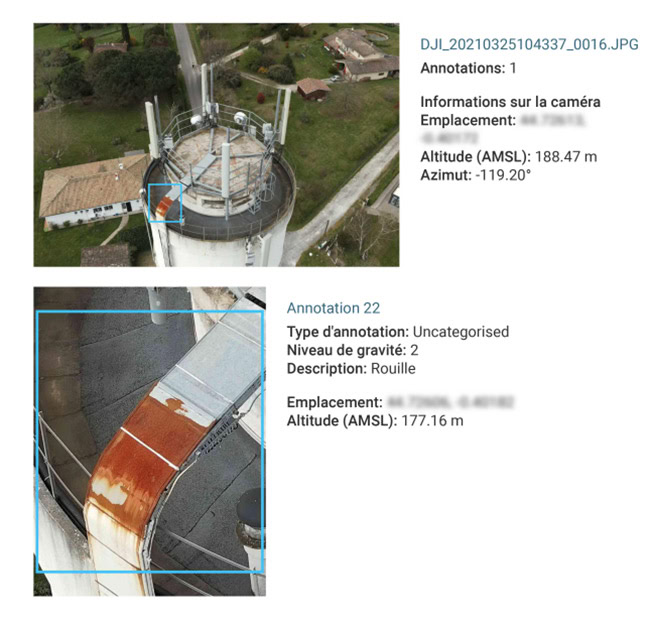

Báo cáo kiểm tra hiện trạng tháp viễn thông của PIX4Dinspect đầy đủ thông tin quan trọng.

Instadrone cung cấp một quy trình toàn diện cho khách hàng để kiểm tra hiện trạng tháp viễn thông từ thu thập dữ liệu tháp bằng máy bay không người lái để tạo bản sao kỹ thuật số của tháp và tài sản gắn trên tháp, đến phân tích chi tiết. Các kỹ sư có thể xác định các vị trí cần tác động, từ đó chứng minh khả năng của họ trong việc cung cấp các dịch vụ trong lĩnh vực này.

Nếu bạn quan tâm đến giải pháp kiểm tra hiện trạng tháp viễn thông bằng máy bay không người lái kết hợp với phần mềm PIX4Dinspect, hãy liên hệ ngay Đất Hợp qua HOTLINE 0903 825 125 để được hỗ trợ nhanh nhất!
