Trong quá trình khảo sát thực địa, không hiếm gặp những vị trí quan trọng bị che khuất bởi công trình, cây cối, tường rào hoặc địa hình hiểm trở. Những điểm như vậy không thể đặt trực tiếp gương để đo bằng phương pháp truyền thống. Tuy nhiên, với máy toàn đạc điện tử Trimble C3 – bạn hoàn toàn có thể xử lý tình huống này hiệu quả bằng phương pháp giao hội hoặc giao hội nghịch. Dưới đây là hướng dẫn chi tiết cách tìm điểm khuất (không đặt được gương) bằng máy Trimble C3, giúp bạn tiết kiệm thời gian, đảm bảo độ chính xác và hoàn thành công tác trắc địa đúng tiến độ.
Vấn đề “điểm khuất” trong trắc địa
Điểm khuất là những vị trí cần đo (thường là góc nhà, chân móng, điểm ranh giới, điểm tim cọc…) nhưng không thể đặt gương hoặc tiếp cận trực tiếp do bị vật cản che khuất.
Thay vì bỏ qua, đo ước lượng hoặc đo thủ công, giải pháp tốt nhất là dùng phương pháp toán học và thiết bị trắc địa chính xác để suy ra tọa độ điểm đó gián tiếp. Trimble C3 hỗ trợ đầy đủ các chức năng đo góc, đo cạnh, và xử lý dữ liệu giao hội để tính toán tọa độ điểm khuất một cách chính xác.

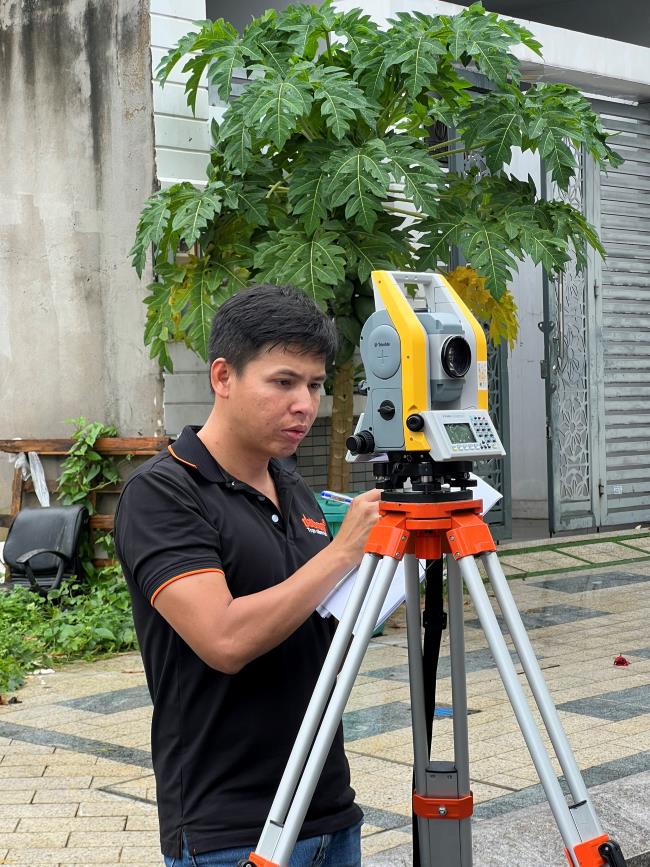

Máy toàn đạc điện tử Trimble C3 được ưu tiên lựa chọn để đo tìm điểm khuất trong trắc địa.
Chuẩn bị để đo tìm điểm khuất bằng máy toàn đạc điện tử
Thiết bị cần thiết:
- Máy toàn đạc điện tử Trimble C3 đã hiệu chuẩn.
- Gương mini hoặc gương tiêu chuẩn có sào.
- 2 hoặc 3 vị trí đặt gương (gọi là điểm phụ) xung quanh khu vực khuất, đảm bảo không bị che chắn từ máy đến gương.
- Sổ đo đạc hoặc thiết bị thu ghi dữ liệu.
Điều kiện thực hiện:
- Các điểm phụ phải nhìn thấy được từ máy.
- Khoảng cách giữa các điểm đủ xa để tạo ra giao hội tốt (tạo góc cắt ≥ 30 độ để tăng độ chính xác).
- Biết chính xác tọa độ các điểm máy và điểm gương (hoặc đo được trong cùng hệ quy chiếu).
Hướng dẫn các cách đo tìm điểm khuất bằng máy toàn đạc Trimble C3
– Phương pháp 1: Giao hội nghịch (Resection)
Sử dụng khi bạn muốn đặt máy tại một vị trí không rõ tọa độ, nhưng lại biết tọa độ của ít nhất 2 điểm gương (đã đo trước).

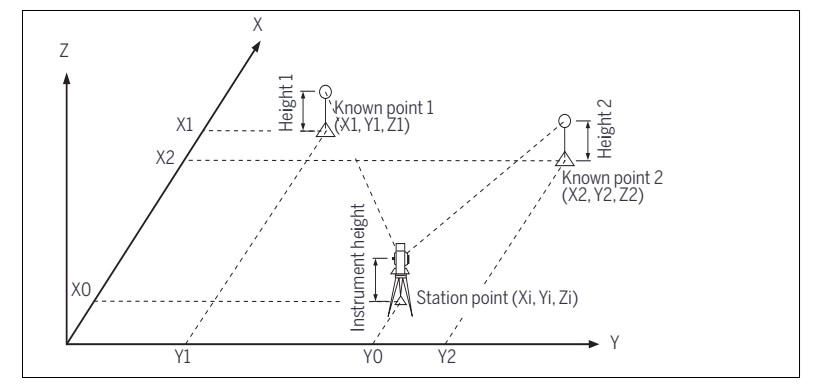

Mô phỏng về phương pháp giao hội nghịch.
Bước thực hiện:
- Bước 1: Đặt máy tại vị trí cần xác định tọa độ.
- Bước 2: Vào menu “Resection” trong Trimble C3.
- Bước 3: Ngắm đến ít nhất 2 điểm gương đã biết tọa độ.
- Bước 4: Máy sẽ tính ra chính xác tọa độ điểm đặt máy.
Từ đó, bạn có thể thực hiện đo góc – khoảng cách đến vị trí khuất cần tìm bằng cách giao hội hoặc dựng góc.
– Phương pháp 2: Giao hội tiến (Intersection)
Dùng khi bạn không đặt được gương tại điểm cần đo, nhưng có thể đo góc và khoảng cách từ 2 vị trí máy (hoặc điểm gương) khác nhau đến điểm đó.
Bước thực hiện:
- Bước 1: Đặt máy tại điểm A, đo góc đến điểm khuất (không cần khoảng cách).
- Bước 2: Chuyển máy sang điểm B, đo thêm 1 góc nữa đến cùng điểm khuất.
- Bước 3: Trong phần mềm, chọn chức năng Intersection.
- Bước 4: Nhập tọa độ điểm A, B và góc tới điểm khuất, máy sẽ tính ra tọa độ giao cắt → đó là tọa độ điểm khuất cần tìm.
Mẹo: Bạn có thể đánh dấu tạm điểm khuất bằng cọc, bút xóa hoặc xác định sơ bộ bằng mắt để ngắm chính xác hơn từ 2 vị trí khác nhau.
Những lưu ý khi tìm điểm khuất
- Đảm bảo độ chính xác các điểm đặt máy và điểm gương trước khi giao hội. Mọi sai số ở bước này sẽ ảnh hưởng trực tiếp đến kết quả.
- Càng xa điểm khuất, sai số càng tăng. Nếu có thể, chọn các điểm gương gần vị trí cần tìm.
- Tránh tạo góc giao hội quá nhọn (<20°) vì dễ gây sai số lớn.
- Ghi rõ cao độ thiết bị (HT, HR) để tính toán 3D chính xác.
- Có thể sử dụng thêm phần mềm hậu xử lý như Trimble Access, TBC, hoặc xuất dữ liệu sang AutoCAD để kiểm tra lại.
Tìm điểm khuất không còn là vấn đề nan giải nếu bạn nắm vững các thao tác đo giao hội trên máy toàn đạc Trimble C3. Chỉ với vài bước đơn giản, bạn có thể xử lý nhanh chóng những vị trí “khó nhằn” mà không cần tiếp cận trực tiếp, tiết kiệm thời gian và đảm bảo độ chính xác trong mọi dự án đo đạc.
