Một trong những chức năng quan trọng và thường xuyên được sử dụng trên máy đo RTK là chức năng “đo điểm chi tiết” – hỗ trợ thu thập tọa độ và các thông tin cần thiết tại từng vị trí khảo sát. Bài viết này Đất Hợp sẽ hướng dẫn bạn chi tiết cách thiết lập và vận hành chức năng đo này trên các dòng máy thu GNSS RTK hãng Trimble.

Bước 1: Công tác chuẩn bị lắp đặt, khởi động máy

Với đo RTK, thiết bị sử dụng chỉ cần có là một đầu thu GNSS, một bộ điều khiển được trang bị mạng 4G và một sào đo.

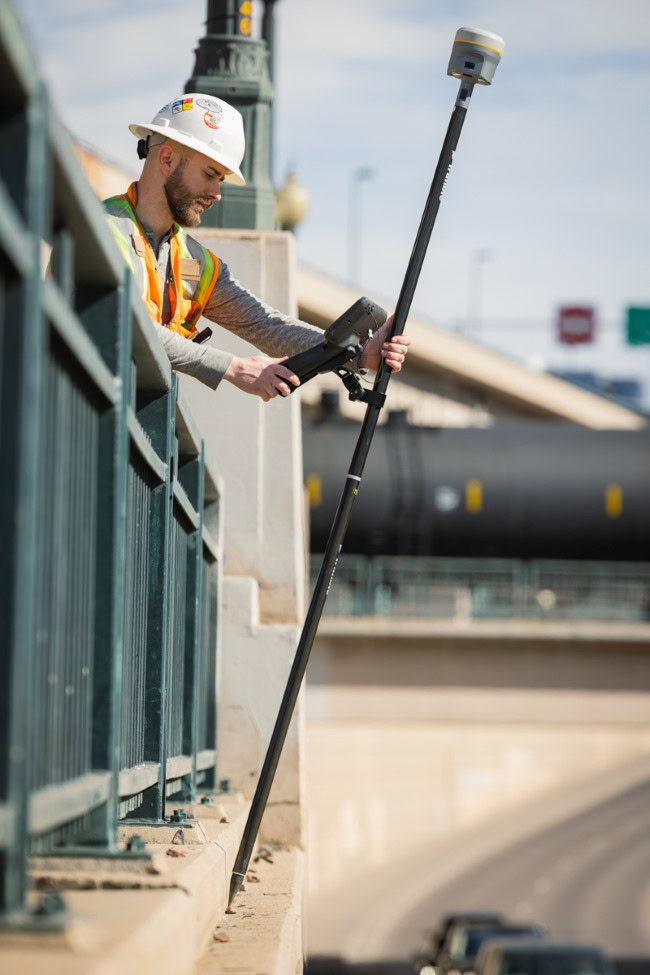

Một bộ máy đo RTK hãng Trimble dùng trong đo điểm bao gồm máy chính, bộ điều khiển, sào đo.

Một bộ máy đo RTK hãng Trimble dùng trong đo điểm chi tiết bao gồm máy chính, bộ điều khiển, sào đo.

Công tác lắp đặt và khởi động để sử dụng máy đo RTK:

  • Lắp pin vào đầu thu.
  • Lắp đặt đầu thu vào sào đo.
  • Ấn nút nguồn để khởi động máy.

Bước 2: Thiết lập máy đo RTK

– Ghép đôi Bluetooh giữa đầu thu và bộ điều khiển:

Ở bộ điều khiển vào Cài đặt (Setting) → Bluetooh → Chọn thiết bị là “Tên + Số Serial của đầu thu” → Ghép nối

Khởi động phần mềm Trimble Access.

Menu → Settings → Connections → Chọn thẻ Bluetooh

  • Connect to GNSS rover: Chọn tên thiết bị đã ghép nối.
  • Connect to GNSS base: None.

Nhấn Accept.

Ghép đôi Bluetooh giữa đầu thu và bộ điều khiển

Ghép đôi Bluetooh giữa đầu thu và bộ điều khiển.

– Tạo liên kết bằng tài khoản Vngeonet với trạm Cors của nhà nước:

Menu → Settings → Connections → Chọn thẻ GNSS correction source → New

  • GNSS corection source name: Đặt tên cho liên kết
  • Correction source type: Internet rover.

NTRIP Configuration:

  • Bật ở 2 mục là Use NTRIP và Use NTIP v1.0
  • NTRIP username: Tên đăng nhập của tài khoản Vngeonet
  • NTRIP password: Mặt khẩu NTRIP của tài khoản Vngeonet

IP address: 14.238.1.125

IP port: có thể là 2101, 2102 hoặc 2103 tùy khu vực.

Nhấn Store để lưu.

Tạo liên kết bằng tài khoản Vngeonet với trạm Cors của nhà nước

Tạo liên kết bằng tài khoản Vngeonet với trạm Cors của nhà nước.

– Tạo Template địa phương nơi chuẩn bị được khảo sát:

Ví dụ ở đây là TP.HCM:

Menu → Settings → Template →New → Nhập tên Template → Ở Coodr.sys: Chọn Broadcast RTCM → System: VN 2000; Zone: VN2000 Ho Chi Minh; Project height: 0m → Store → Accept.

Tạo Template địa phương nơi chuẩn bị được khảo sát

Tạo Template địa phương nơi chuẩn bị được khảo sát.

– Tạo Kiểu đo (Survey Styles):

Menu → Settings → Survey Styles → New

→ Style name: Tên kiểu đo;

→ Style tyle: GNSS → Enter.
Ở mục Rover options:

  • Survey Type: RTK
  • Broadcast format: Multi station (RTCM)
  • Antenna Type: Chọn đúng loại đầu thu sử dụng
Rover Precision: Tắt Auto Tolerance và đặt Horizontal Tolerance: 0.1m và Vertical Tolerance: 0.1 m
Tiếp theo là mục Rover data link:

  • GNSS correction source: Chọn theo tên kiểu liên kết đã thiết lập ở trên.
  • GNSS internet source: Chọn controller internet.

Nhấn Accept.
Mục Topo point:

Tích chọn ở Auto Store point.

Occupation time: Đặt là 3s hoặc hơn.

Tắt Auto Tolerance và đặt Horizontal Tolerance: 0.1m và Vertical Tolerance: 0.1 m

Nhấn Accept và nhấn Store để lưu kiểu đo.

Bước 3: Sử dụng máy đo RTK để tiến hành đo điểm chi tiết

Tạo Project: Nhấn New → Nhập tên dự án → Accept để tạo.

Tạo công việc: Trong dự án vừa tạo nhấn New → Nhập tên công việc → chọn Template theo đã tạo theo tỉnh → Accept.
Bắt đầu đo:

Menu → Chọn kiểu đo đã tạo (ở đây là RTK) → Measure points.

Ấn vào biểu tượng Lọc (hình cái phễu) và chọn theo kinh tuyến trục tỉnh nơi cần đo → Accept.
Đi máy đến điểm cần đo và cắm sào vào đúng vị trí.

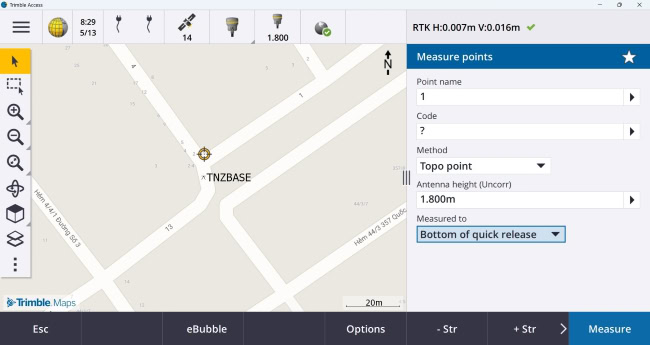

Lúc này tiến hành nhập các thông số:

  • Point name: (Tên điểm chuẩn bị đo).
  • Code: Mã địa hình.
  • Antenna height: (Nhập đúng chiều cao sào).

Lưu ý:

Khi trên thanh hiển thị trạng thái có tích (✓) nghĩa là đã vào trạng thái “Fixed” thì mới được tiến hành đo. Ngược lại nếu có dạng (✘) thì không được đo vì khi này đang ở trạng thái “Float” sẽ không định vị được chính xác tọa độ điểm.

Tiến hành cân bọt thủy và bấm Measure ở góc dưới màn hình để đo.

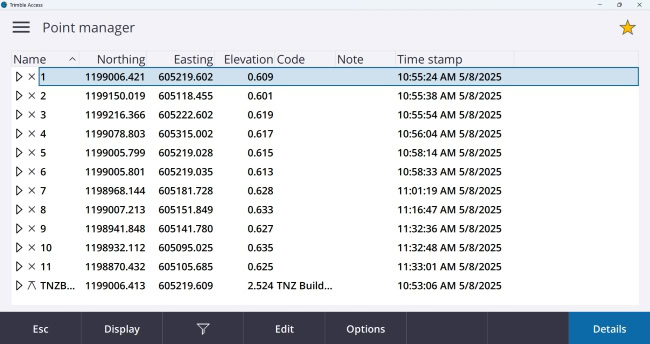

Sau khi đo xong ta có thể vào: Menu → Job data → Point Manager để tiến hành kiểm tra lại tọa độ điểm.
