Với sự phát triển nhanh chóng của ngành đo đạc trong những năm gần đây. Thiết bị GNSS RTK có lẽ không còn quá xa lạ đối với chúng ta. Kèm theo đó là hệ thống Cors Vngeonet của nhà nước đã phủ sóng gần như trên toàn quốc càng tạo điều kiện thuận lợi cho việc đo đạc qua sóng RTK. Sau đây, sẽ là hướng dẫn sử dụng máy đo RTK cơ bản từ công tác lắp đặt, khởi động và thiết lập máy, tiến hành đo, xuất dữ liệu… với các đầu thu từ hãng Trimble.
Bước 1: Công tác chuẩn bị lắp đặt, khởi động máy
Với đo RTK, thiết bị sử dụng chỉ cần có là một đầu thu GNSS, một bộ điều khiển được trang bị mạng 4G và một sào đo.

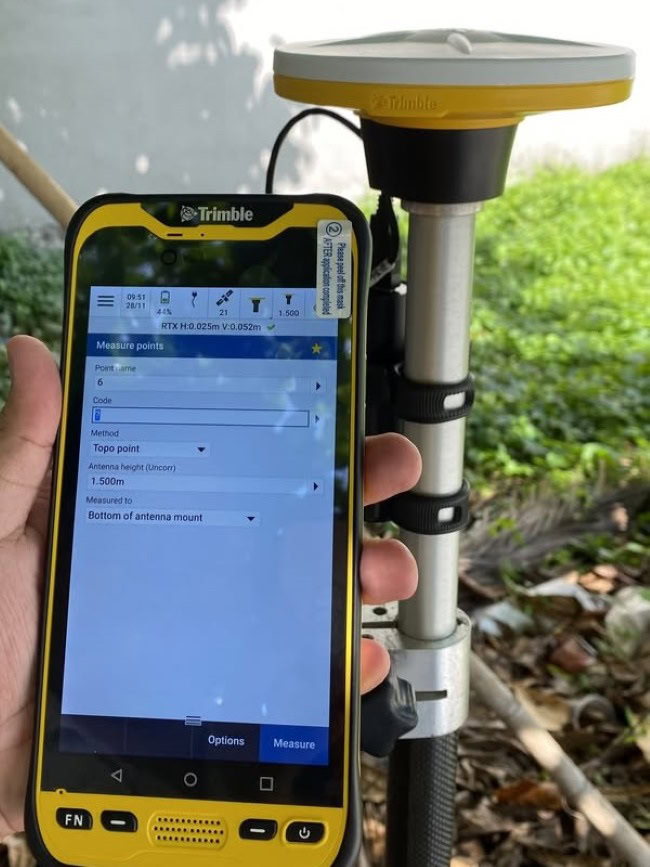

Ví dụ về 1 bộ thiết bị đo RTK (bao gồm máy chính, bộ điều khiển, sào đo).
Công tác lắp đặt và khởi động để sử dụng máy đo RTK:
- Lắp pin vào đầu thu.
- Lắp đặt đầu thu vào sào đo.
- Ấn nút nguồn để khởi động máy.
Bước 2: Thiết lập máy đo RTK
– Ghép đôi Bluetooh giữa đầu thu và bộ điều khiển:
| Ở bộ điều khiển vào Cài đặt (Setting) → Bluetooh → Chọn thiết bị là “Tên + Số Serial của đầu thu” → Ghép nối

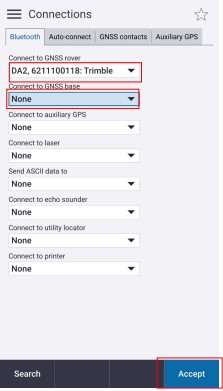

Khởi động phần mềm Trimble Access. Menu → Settings → Connections → Chọn thẻ Bluetooh
Nhấn Accept. |
 Ghép đôi Bluetooh giữa đầu thu và bộ điều khiển. |
– Tạo liên kết bằng tài khoản Vngeonet với trạm Cors của nhà nước:
Menu → Settings → Connections → Chọn thẻ GNSS correction source → New

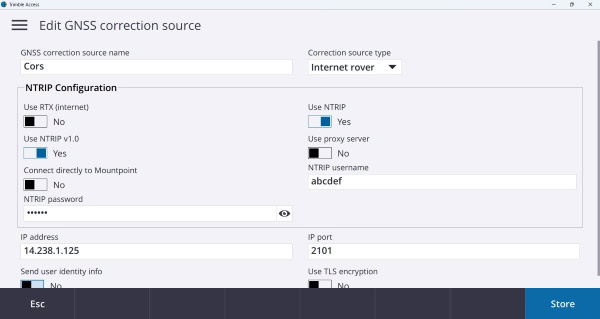

NTRIP Configuration:
IP address: 14.238.1.125 IP port: có thể là 2101, 2102 hoặc 2103 tùy khu vực. Nhấn Store để lưu. |
 Tạo liên kết bằng tài khoản Vngeonet với trạm Cors của nhà nước. |
– Tạo Template địa phương nơi chuẩn bị được khảo sát:
| Ví dụ ở đây là TP.HCM:

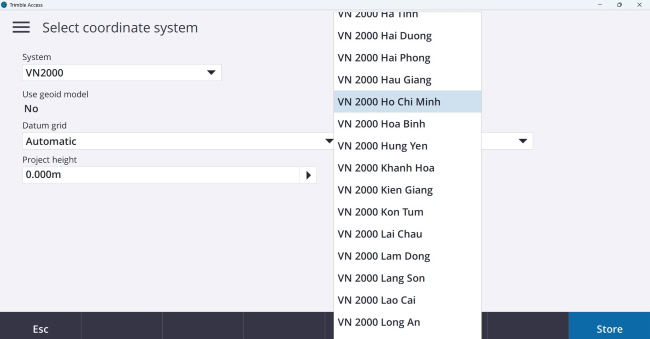

Menu → Settings → Template →New → Nhập tên Template → Ở Coodr.sys: Chọn Broadcast RTCM → System: VN 2000; Zone: VN2000 Ho Chi Minh; Project height: 0m → Store → Accept. |
 Tạo Template địa phương nơi chuẩn bị được khảo sát. |
– Tạo Kiểu đo (Survey Styles):

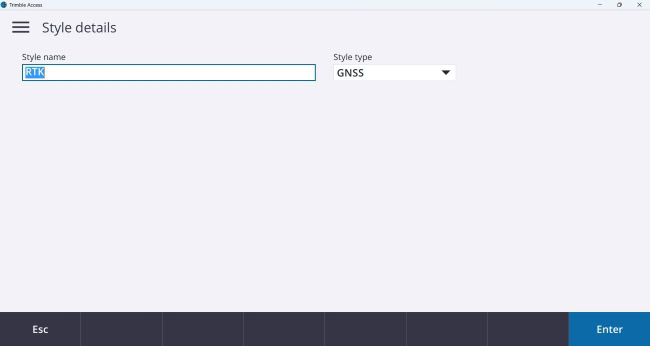

| Menu → Settings → Survey Styles → New
→ Style name: Tên kiểu đo; → Style tyle: GNSS → Enter. |
 |

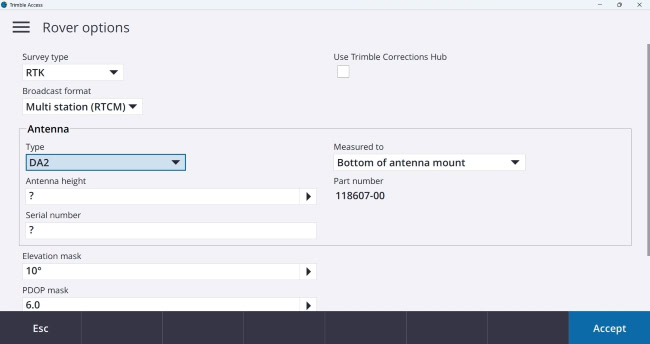

Ở mục Rover options:
|
 |

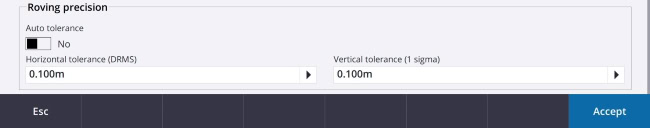

| Rover Precision: Tắt Auto Tolerance và đặt Horizontal Tolerance: 0.1m và Vertical Tolerance: 0.1 m |  |

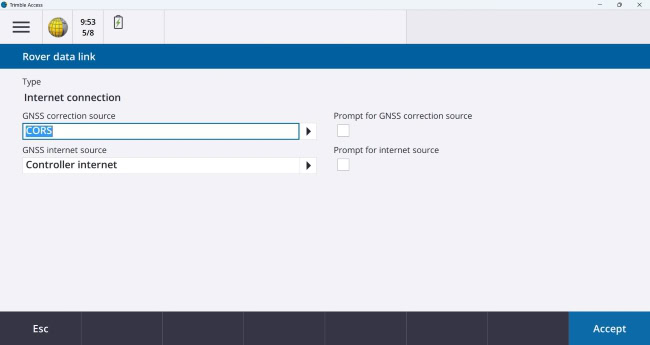

Tiếp theo là mục Rover data link:
Nhấn Accept. |
 |

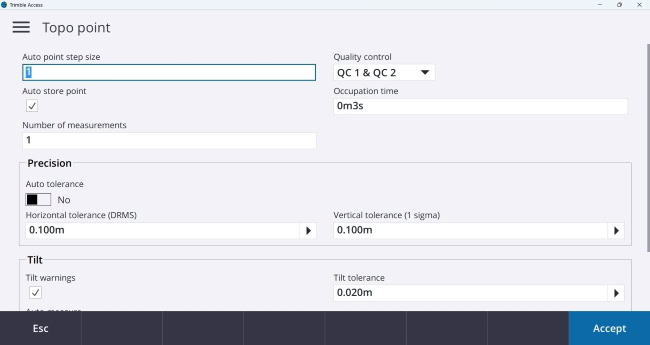

| Mục Topo point:
Tích chọn ở Auto Store point. Occupation time: Đặt là 3s hoặc hơn. Tắt Auto Tolerance và đặt Horizontal Tolerance: 0.1m và Vertical Tolerance: 0.1 m Nhấn Accept và nhấn Store để lưu kiểu đo. |
 |
Bước 3: Sử dụng máy đo RTK để tiến hành đo thu thập dữ liệu
| Tạo Project: Nhấn New → Nhập tên dự án → Accept để tạo.

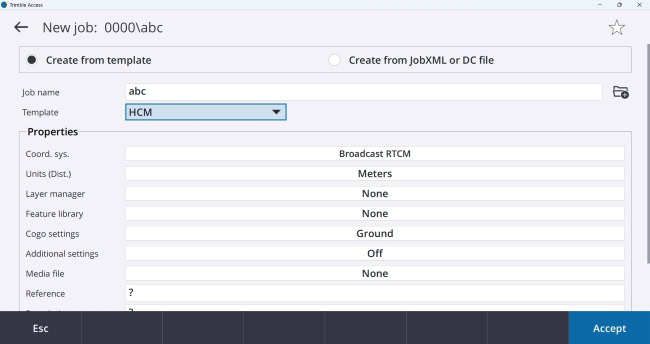

Tạo công việc: Trong dự án vừa tạo nhấn New → Nhập tên công việc → chọn Template theo đã tạo theo tỉnh → Accept. |
 |

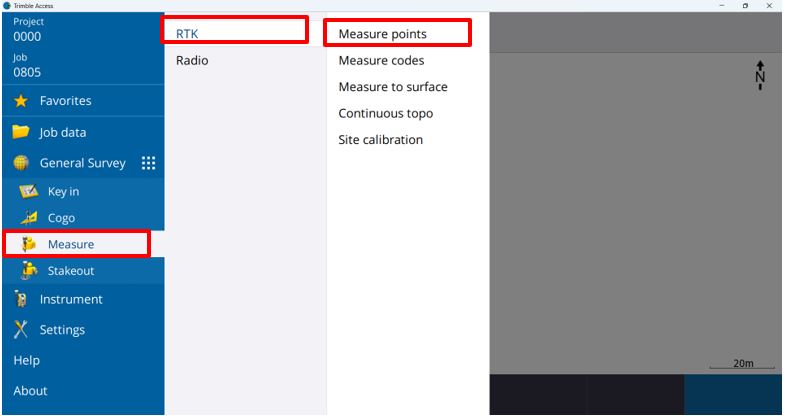

| Bắt đầu đo:
Menu → Chọn kiểu đo đã tạo (ở đây là RTK) → Measure points. Ấn vào biểu tượng Lọc (hình cái phễu) và chọn theo kinh tuyến trục tỉnh nơi cần đo → Accept. Việc còn lại chỉ cần đi máy tới những điểm cần đo, nhập chiều cao sào và bấm Meassure để bắt đầu đo. |
 |
Bước 4: Xuất dữ liệu
Sau khi đo xong đến công tác xuất dữ liệu.

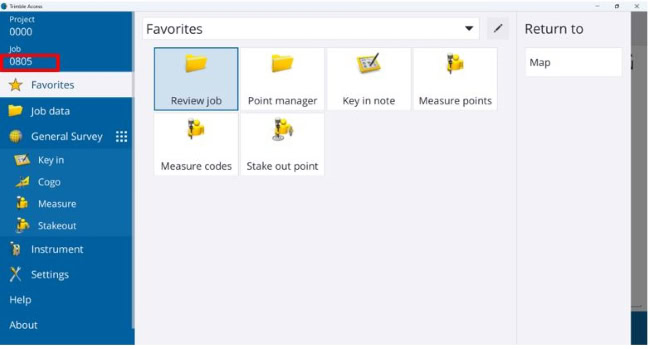

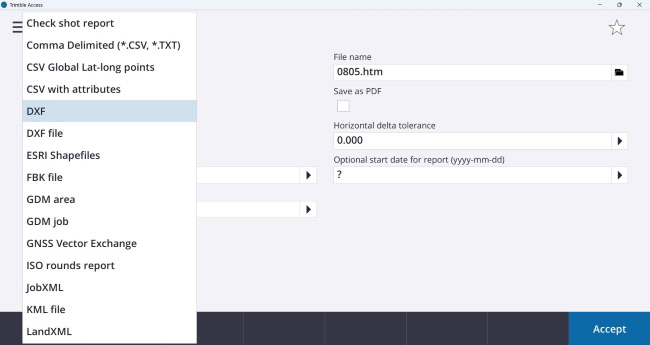

Menu → Bấm vào tên công việc → Chọn công việc cần xuất dữ liệu → nhấn Export
File format: chọn định dạng cần xuất (txt, csv, DXF file, KML file,…)
Nhấn Accept.
File vừa xuất sẽ được lưu theo đường dẫn: Bộ nhớ trong → Trimble data → Projects → Tên dự án đã tạo.
Nếu có bất kỳ khó khăn nào trong quá trình sử dụng máy đo RTK hoặc cần tư vấn các dòng máy đo RTK hãng Trimble chính xác cao, bạn hãy liên hệ ngay Đất Hợp qua HOTLINE 0903 825 125, chúng tôi sẽ hỗ trợ nhanh chóng nhất!
