Máy bay không người lái DJI Mavic 3M với nhiều chức năng bay, cho phép người dùng tùy chọn theo địa hình và nhu cầu thu thập dữ liệu. Để thiết lập dự án bay phục vụ khảo sát nông nghiệp, bạn có thể tham khảo dưới dẫn được Đất Hợp chia sẻ dưới đây.

Tổng quan về Máy bay không người lái DJI Mavic 3M (Mavic 3 Multispectral)

Trước đây, DJI đã ra mắt thiết bị bay không người lái Phantom 4 RTK và Phantom 4 Multispectral để giúp người sử dụng có một giải pháp quản lý nông nghiệp, lâm nghiệp một cách hiệu quả và tối ưu. Kết hợp từ 2 dòng máy bay này, DJI đã phát hành Mavic 3 Multispectral (M3M) – Đây là một dòng máy bay mới, hội tụ đầy đủ các yếu tố của Phantom 4 RTK và Phantom 4 Multispectral, thậm chí còn được nâng cấp hơn và mở rộng khả năng ứng dụng trong nông – lâm nghiệp.

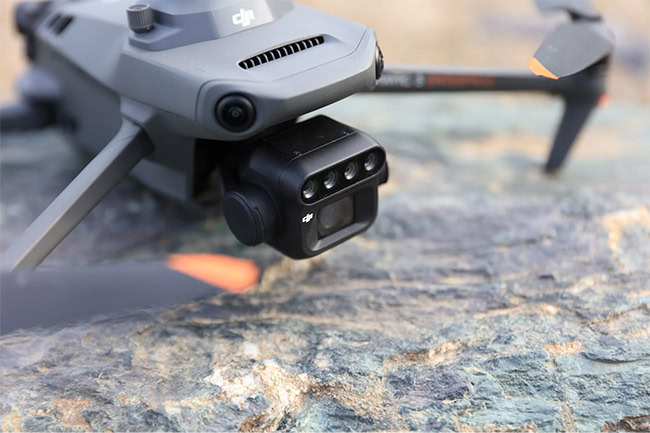

Máy bay không người lái DJI Mavic 3M.

Hình 1. Máy bay không người lái DJI Mavic 3M.

Mavic 3M được trang bị một máy ảnh RGB 20MP kết hợp với 4 máy ảnh đa phổ 5MP. Trong đó:

  • Máy ảnh RGB được trang bị cảm biến 4/3” CMOS tích hợp màn trập cơ học, cung cấp khả năng chụp liên lục ở tốc độ cao.
  • 4 máy ảnh đa phổ để thu các tia xanh lục, đỏ, cận hồng ngoại và hồng ngoại. Đèn cảm biến ở phần đuôi máy bay cũng hỗ trợ khả năng cung cấp dữ liệu phổ với độ chính xác cao hơn.

Bên cạnh đó, máy bay không người lái DJI Mavic 3M có bộ điều khiển được tích hợp màn hình cảm ứng sẽ thể hiện được tình hình bay cho người sử dụng, với các thao tác thiết lập, điều khiển bay vô cùng đơn giản.

Hướng dẫn sử dụng DJI Mavic 3M thiết lập dự án bay phục vụ khảo sát nông nghiệp

DJI Mavic 3M với nhiều chức năng bay, cho phép người dùng tùy chọn theo địa hình và nhu cầu thu thập dữ liệu. Để thiết lập dự án bay phục vụ khảo sát nông nghiệp, bạn có thể tham khảo dưới dẫn dưới đây.

– Cách để thiết lập dự án bay:

Quy trình thiết lập dự án bay hay đường bay trên Mavic 3 Multispectral vô cùng đơn giản vì mọi thứ đều được thực hiện trên bộ điều khiển đi kèm.

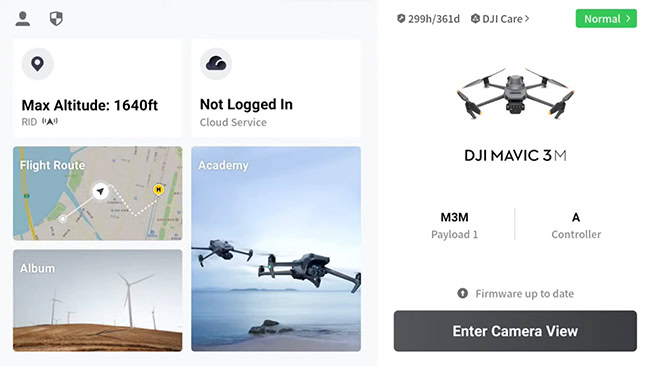

Màn hình thiết lập dự án bay trên điều khiển Mavic 3M.

Hình 2. Màn hình thiết lập dự án bay trên điều khiển Mavic 3M.

Bước 1: Chọn Flight Route để khởi tạo quỹ đạo bay

  • Ở tính năng Flight Route, người dùng có thể tùy chọn 2 phương thức: Sử dụng chế độ tuyến bay mặc định (Create a Route) hoặc nhập tệp kmz/kml có sẵn (Import Route) để thiết lập đường bay cho thiết bị.

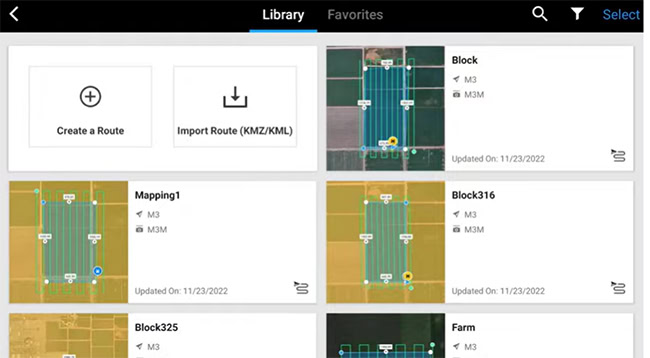

Tùy chọn thiết lập đường bay cho Mavic 3M.

Hình 3. Tùy chọn thiết lập đường bay cho Mavic 3M.

Bước 2: Chọn Create a Route, thiết bị sẽ mở ra 4 tùy chọn

  • Waypoint: Bay theo điểm.
  • Mapping: Bay theo lưới.
  • Oblique: Bay 360 độ.
  • Linear: Bay theo tuyến.

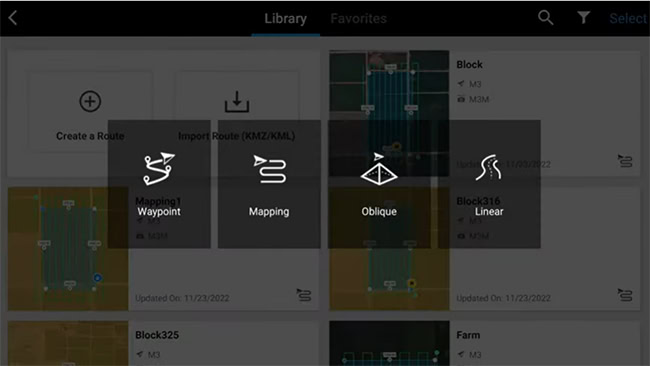

4 kiểu đường bay có thể thiết lập trên Mavic 3M.

Hình 4. 4 kiểu đường bay có thể thiết lập trên Mavic 3M.

Bước 3: Chọn Mapping

Nhấn vào màn hình để tạo khu vực lập bản đồ.

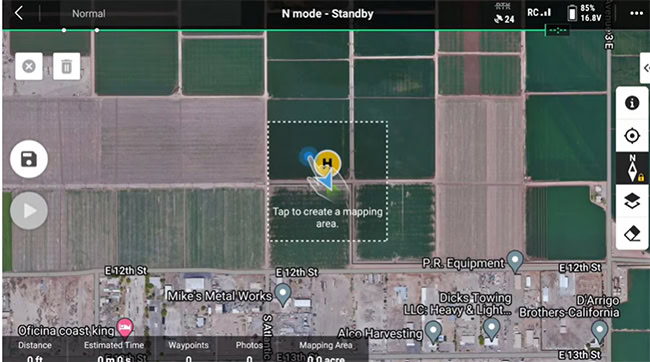

Tạo khu vực lập bản đồ trên DJI Mavic 3M.

Hình 5. Tạo khu vực lập bản đồ trên DJI Mavic 3M.

Bước 4: Thiết lập các thông số cơ bản

  • Khu vực lập bản đồ.
  • Tên bản đồ.
  • Chọn camera Mavic 3M (Wide/Wide +NB):
    + Wide là chế độ chỉ sử dụng camera góc rộng.
    + Wide + NB là chế độ sử dụng vừa camera góc rộng và camera đa phổ.
  • Độ phân giải mặt đất.
  • Chế độ bay theo dáng địa hình.
  • Độ cao bay (feet).
  • Tốc độ cất cánh (mph).
  • Tốc độ bay (mph).
  • V.v.

Bước 5: Thiết lập các thông số mở rộng

  • Độ phủ ngang (~70%).
  • Độ phủ dọc (~80%).
  • Độ rộng bay so với khu vực lập bản đồ.
  • Chế độ chụp ảnh:
    + Chụp theo khoảng cách.
    + Chụp theo thời gian.

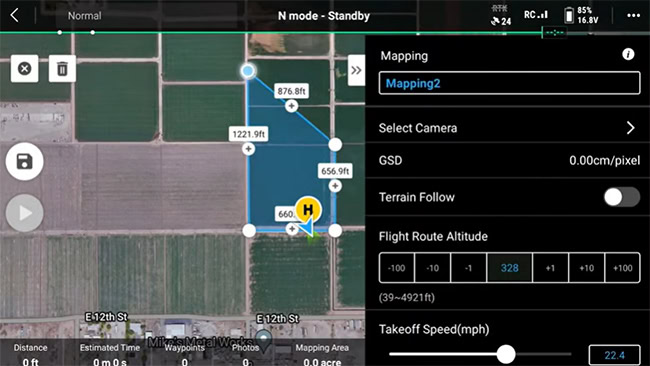

Thiết lập các thông số trên DJI Mavic 3M.

Hình 6. Thiết lập các thông số trên DJI Mavic 3M.

– Hiệu chuẩn máy bay và tiến hành bay:

  • Sử dụng Callibration Target (tạm dịch: thiết bị hiệu chỉnh mục tiêu bay) bất kỳ trên thị trường phù hợp với cảm biến và công việc. Tham khảo Callibration Target phù hợp với máy bay tại website của PIX4D: https://www.pix4d.com/, sử dụng với PIX4Dfields để hiệu chỉnh dữ liệu. Việc hiệu chỉnh giúp đảm bảo màu sắc của dữ liệu ảnh tương đồng với màu sắc thực tế theo thời gian, tình trạng ánh sáng tại vị trí bay.
  • Đặt máy bay và Callibration Target trên một mặt phẳng, ánh nắng tốt. Phần chụp ảnh sẽ là phần vật liệu màu xám trên bảng hiệu chỉnh, không có vết bẩn, và luôn nằm trong hộp bảo vệ.
  • Tại màn hình chính của bộ điều khiển, chọn cửa sổ góc nhìn máy bay ở góc trái phía dưới màn hình. Chụp ảnh bảng hiệu chỉnh bằng máy bay để dữ liệu thu thập có kết quả màu chính xác.
  • Bấm nút Play trên bộ điều khiển để bắt đầu bay.
  • Sau khi kết thúc tuyến bay, Mavic 3M sẽ tự trở về điểm xuất phát ban đầu.

Máy bay không người lái DJI Mavic 3M là một thiết bị cực kỳ hữu ích cho các dự án lập bản đồ nông nghiệp, phục vụ canh tác, trồng trọt và gia tăng năng suất cây trồng. Dữ liệu thu thập được sau đó sẽ được chuyển vào phần mềm xử lý ảnh UAV cho nông nghiệp – PIX4Dfields để xử lý và cho ra các kết quả phù hợp.
