Trên phần mềm Trimble Access, nhà sản xuất hỗ trợ người dùng nhiều cách để tính toán vị trí điểm khác nhau, phù hợp với những yếu tố thực địa sẵn có của người dùng. Bài viết dưới đây Đất Hợp sẽ chia sẻ đến bạn đọc 9 cách thực hiện tính toán vị trí điểm với Chức năng Compute Point trên Trimble Access, hãy cùng theo dõi nhé!

1. Tính toán vị trí điểm dựa vào góc định hướng và khoảng cách:

Để tính toán được vị trí của một điểm dựa vào góc định hướng và khoảng cách ta sử dụng chức năng Bearing and distance: COGO => Compute point => Bearing and distance.

Hướng dẫn Minh họa

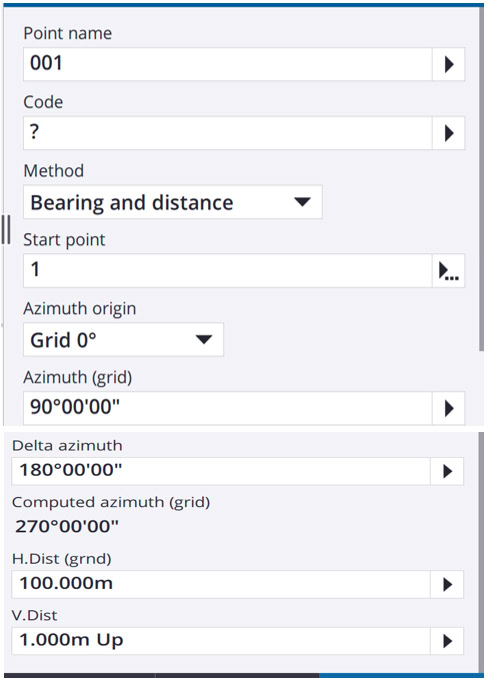

Dữ liệu cần nhập:

  • Point name: 001 (tên điểm mới sau khi tinh toán).
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: Bearing and distance (phương pháp tinh toán).
  • Star point: 1 (điểm bắt đầu).
  • Azimuth origin: Grid 0° (Góc phương vị gốc, có 4 lựa chọn.
  • Grid 0°: góc 0 độ của lưới chiếu.
  • True North: Hướng bắc thật.
  • Megnetic north: Hướng cực bắc của la bàn).
  • Azimuth (grid): 90°00’00” Góc phương vị tinh từ điểm gốc.
  • Delta azimuth: 180°00’00” Góc phương vị delta.
  • Computed azimuth (grid): 270°00’00” (Góc định hướng sau khi tính toán = Azimuth + Delta azimuth).
  • H. Dist(grnd): 100.000m (Khoảng cách ngang từ điểm gốc đến điểm mới).
  • V.Dist: 1.000m Up (Khoảng cách nghiêng từ điểm gốc đến điểm mới).
 Tính toán vị trí điểm dựa vào góc định hướng và khoảng cách

Thông tin vị trí của điểm mới 001 sẽ được tính toán và vị trí của điểm mới cũng sẽ hiển thị trên bản đồ.

Store as: Az HD VD (chọn chế độ lưu):

  • Az HD VD: định dạng góc cạnh.
  • Global: định dạng tọa độ địa lý toàn cầu.
  • Local: định dạng tọa độ địa lý địa phương.
  • Grid: định dạng tọa độ lưới chiếu).
  • Bấm chọn Store để lưu lại kết quả.

Chọn chế độ lưu khi thực hiện tính toán vị trí điểm dựa vào góc định hướng và khoảng cách.

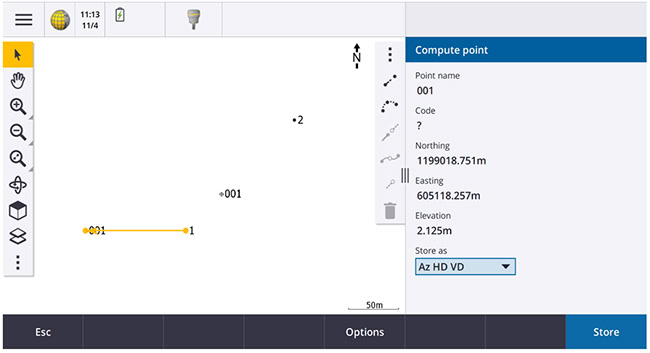

Hình 1. Chọn chế độ lưu khi thực hiện tính toán vị trí điểm dựa vào góc định hướng và khoảng cách.

2. Tính toán vị trí điểm bằng góc xoay và khoảng cách:

Để tính toán vị trí điểm bằng góc xoay và khoảng cách ta sử dụng chức năng Turned angle and distance: COGO => Compute point => Turned angle and distance

Hướng dẫn Minh họa

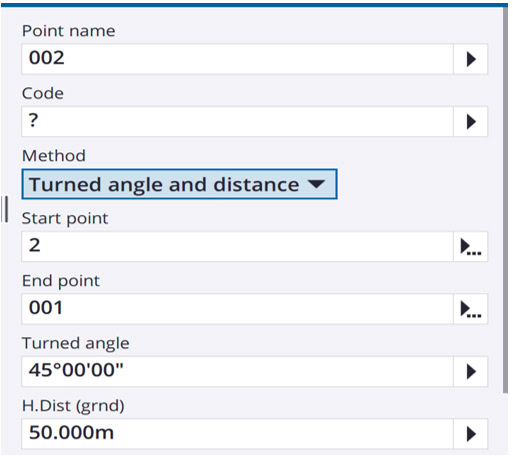

Dữ liệu cần nhập:

  • Point name: 002 (tên điểm mới sau khi tính toán).
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: Turned angle and distance (phương pháp tính toán).
  • Star point: 2 (điểm bắt đầu).
  • End point: 001 (điểm kết thúc).
  • Turned angle: 45°00’00” (góc quay).
  • H. Dist(grnd): 50.000m (Khoảng cách ngang so với điểm bắt đầu).
  • V.Dist: 0 m (Khoảng cách nghiêng của điểm mới so với điểm bắt đầu).
 Tính toán vị trí điểm bằng góc xoay và khoảng cách

Ở màn hình Compute point sẽ hiển thị kết quả tính toán và vị trí của điểm mới trên bản đồ, chọn Store để lưu lại điểm.

Lưu lại điểm khi thực hiện tính toán vị trí điểm bằng góc xoay và khoảng cách.

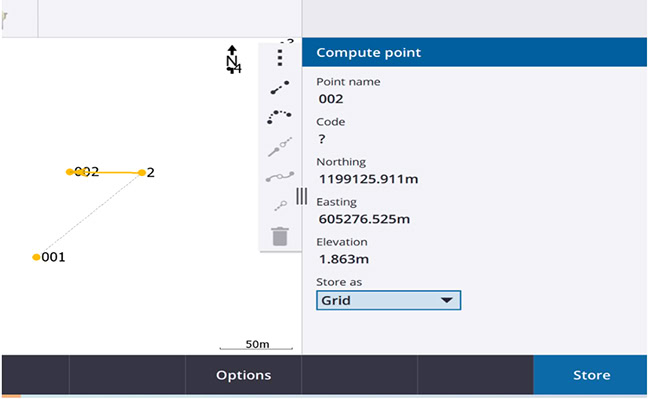

Hình 2. Lưu lại điểm khi thực hiện tính toán vị trí điểm bằng góc xoay và khoảng cách.

3. Tính toán vị trí điểm dựa vào giao điểm của đường thẳng và đường tròn:

Để tính toán vị trí của một điểm dựa vào sự giao nhau của đường thẳng và đường tròn, trong đó đường thẳng được xác định theo góc định hướng của điểm đầu tiên và đường tròn sẽ được xác định với tâm là điểm còn lại. Ta sẽ sử dụng chức năng Bearing – dist intersect để tính toán: COGO => Compute point => Brng-dist intersect.

Hướng dẫn Minh họa

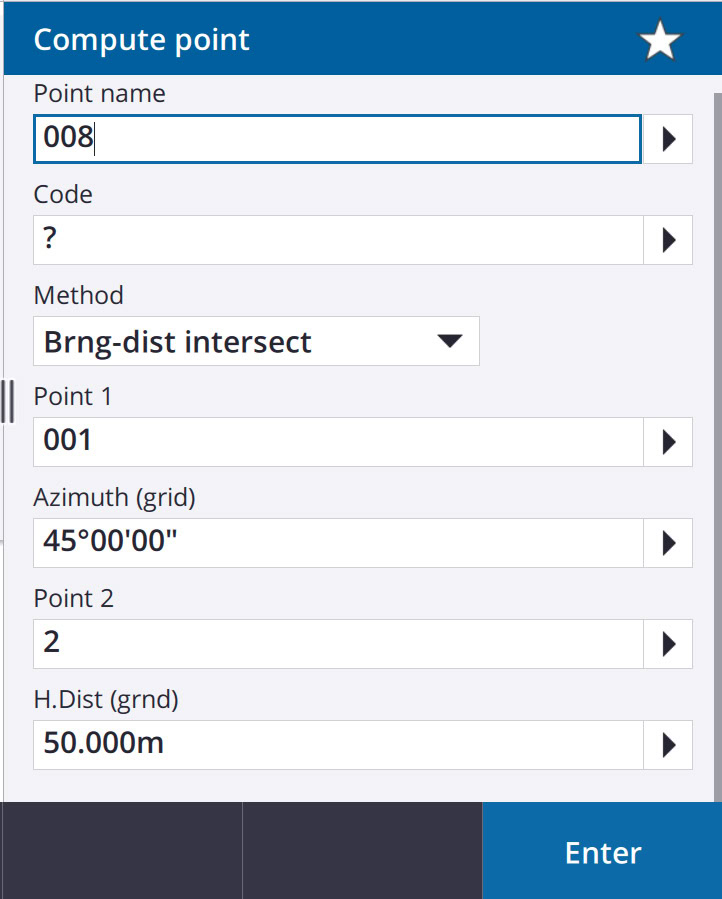

Dữ liệu cần nhập:

  • Point name: 008 (tên điểm mới sau khi tính toán).
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: Brng-dist intersect (phương pháp tính toán).
  • Point 1: 001 (tên điểm 1).
  • Azimuth(grid): 45°00’00” (điể m kết thúc)
  • Point 2: 2 (tên điểm 2).
  • H. Dist(grnd): 50.000m (bán kính đường tròn với điểm 2 làm tâm).
 Tính toán vị trí điểm dựa vào giao điểm của đường thẳng và đường tròn

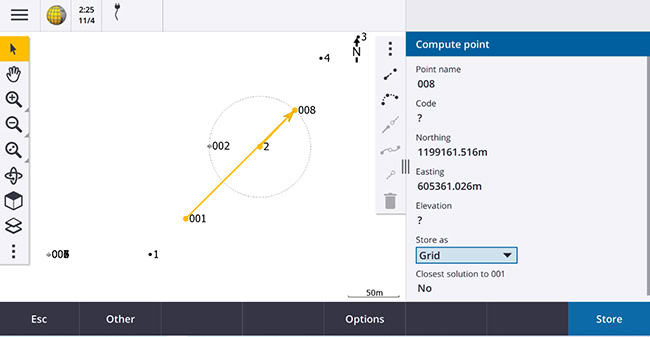

Ở màn hình Compute point sẽ hiển thị kết quả tính toán và vị trí của điểm mới trên bản đồ, chúng ta có thể bấm chọn Other để nhận kết quả của điểm 008 phía ngược lại.

Bấm chọn Other để nhận kết quả của điểm phía ngược lại.

Hình 3. Bấm chọn Other để nhận kết quả của điểm phía ngược lại.

Chọn Store để lưu lại điểm:

Lưu lại điểm khi thực hiện tính toán vị trí điểm dựa vào giao điểm của đường thẳng và đường tròn.

Hình 4. Lưu lại điểm khi thực hiện tính toán vị trí điểm dựa vào giao điểm của đường thẳng và đường tròn.

4. Tính toán vị trí điểm bằng giao của hai đường thẳng:

Tính toán vị trí của một điểm dựa trên giao điểm của hai đường thẳng tạo bởi góc định hướng của hai điểm đó ta sử dụng chức năng Bearing – Bearing intersect: COGO => Compute point => Brng – Brng intersect.

Hướng dẫn Minh họa

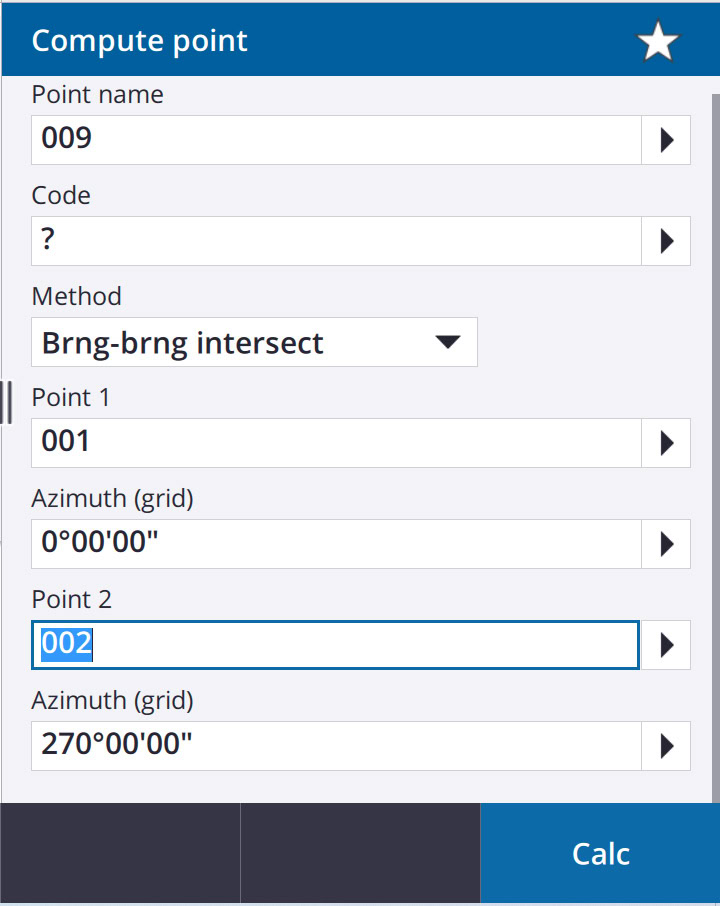

Dữ liệu cần nhập:

  • Point name: 009.
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: Brng-brng intersect (phương pháp tính toán).
  • Point 1: 001 (tên điểm 1).
  • Azimuth(grid): 0°00’00” (góc phương vị của điểm 1).
  • Point 2: 002 (tên điểm 2).
  • Azimuth(grid): 270°00’00” (góc phương vị của điểm 2).
 Tính toán vị trí điểm bằng giao của hai đường thẳng

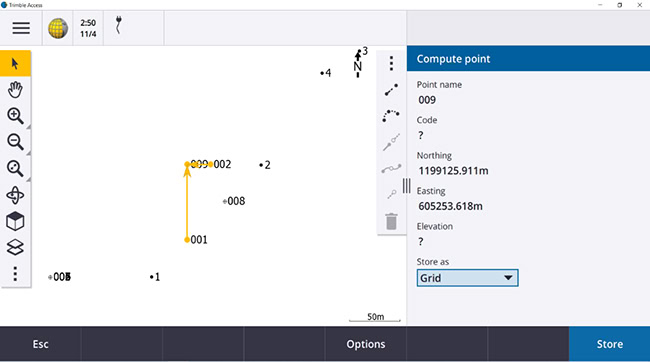

Ở màn hình Compute point sẽ hiển thị kết quả tính toán và vị trí của điểm mới trên bản đồ, chọn Store để lưu lại điểm:

Lưu lại điểm khi thực hiện tính toán vị trí điểm bằng giao của hai đường thẳng.

Hình 5. Lưu lại điểm khi thực hiện tính toán vị trí điểm bằng giao của hai đường thẳng.

5. Tính toán vị trí điểm bằng giao điểm của hai đường tròn:

Tính toán vị trí của một điểm dựa trên giao điểm của hai đường tròn tạo bởi bán kính với tâm là hai điểm chọn trước ta sử dụng chức năng Dist – dist intersect: COGO => Compute point => Dist – dist intersect.

Hướng dẫn Minh họa

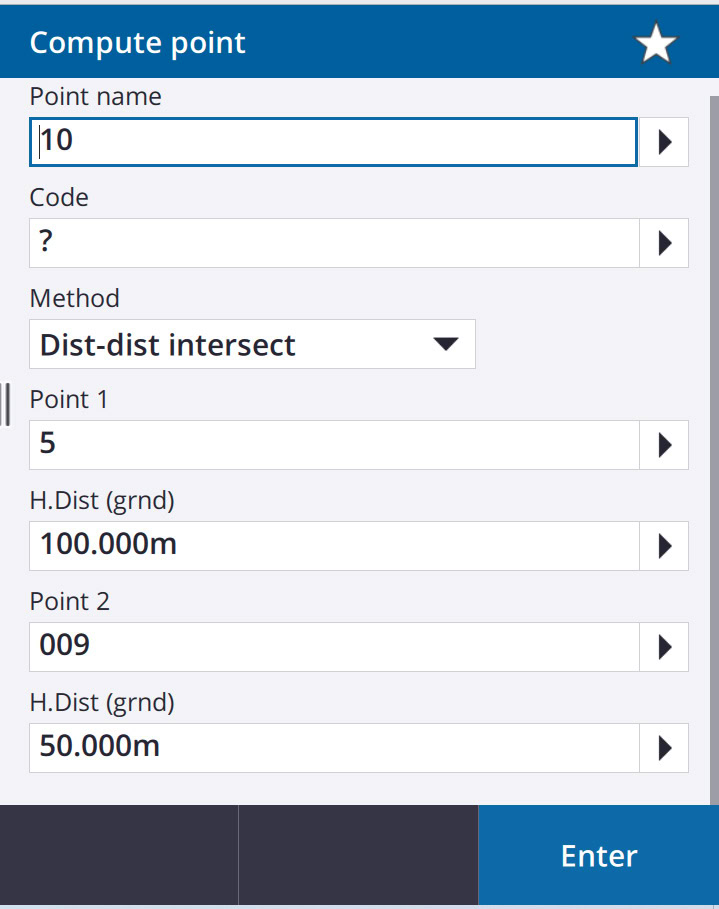

Dữ liệu cần nhập:

  • Point name: 10.
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: Dist-dist intersect (phương pháp tính toán).
  • Point 1: 5 (tên điểm 1).
  • H. Dist(grnd): 100.000m. (bán kính đường tròn với điểm 1 làm tâm).
  • Point 2: 009 (tên điểm 2).
  • H. Dist(grnd): 50.000m (bán kính đường tròn với điểm 2 làm tâm).
 Tính toán vị trí điểm bằng giao điểm của hai đường tròn

Ở màn hình Compute point sẽ hiển thị kết quả tính toán và vị trí của điểm mới trên bản đồ, chúng ta có thể bấm chọn Other để nhận kết quả của điểm 10 phía ngược lại

Bấm chọn Other để nhận kết quả của điểm phía ngược lại.

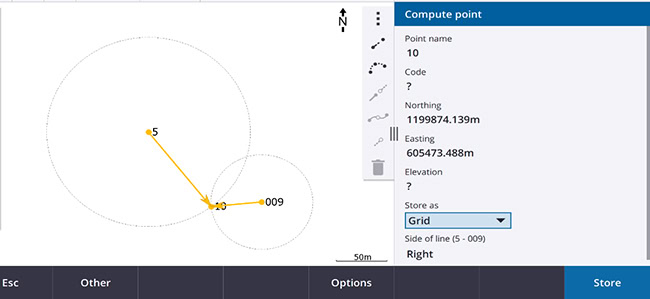

Hình 6. Bấm chọn Other để nhận kết quả của điểm phía ngược lại.

Chọn Store để lưu lại điểm:

Lưu lại điểm khi thực hiện tính toán vị trí điểm bằng giao điểm của hai đường tròn.

Hình 7. Lưu lại điểm khi thực hiện tính toán vị trí điểm bằng giao điểm của hai đường tròn.

6. Tính toán vị trí điểm dựa vào giao điểm của bốn điểm chọn trước:

Xác định vị trí của điểm mới bằng giao điểm của hai đoạn thẳng được tạo bởi bốn điểm chọn trước ta sử dụng chức năng Four point intersection: COGO => Compute point => Four point intersection.

Hướng dẫn Minh họa

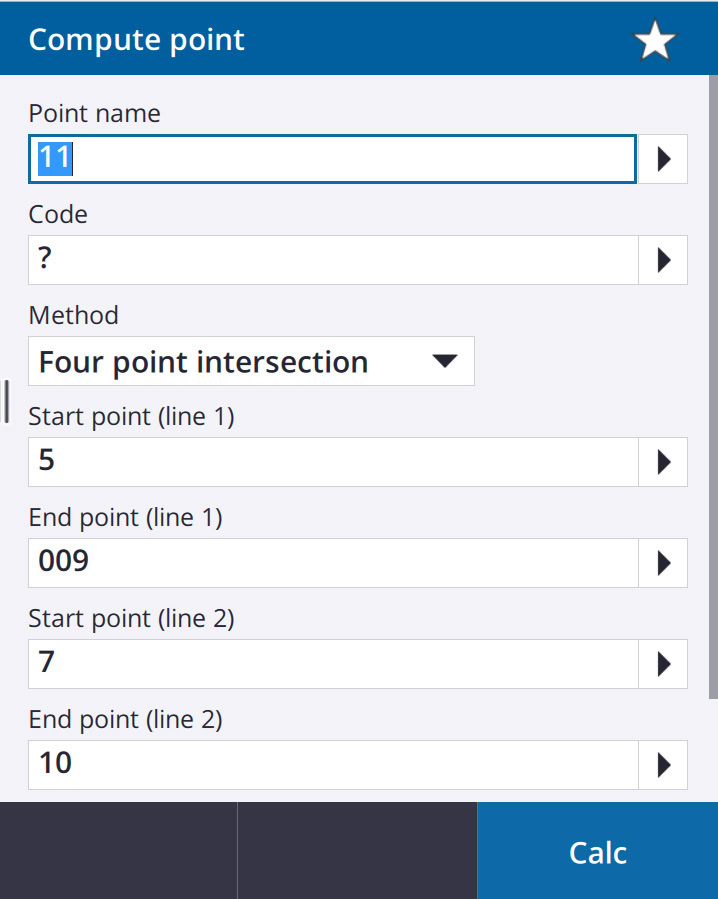

Dữ liệu cần nhập :

  • Point name: 11.
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: Four point intersection (phương pháp tính toán).
  • Star point (line 1): 5 (điểm đầu của đoạn thẳng thứ 1).
  • End point (line 1) : 009 (điểm cuối của đoạn thẳng thứ 1).
  • Star point (line 2): 7 (điểm đầu của đoạn thẳng thứ 2).
  • End point (line 2): 10 (điểm cuối của đoạn thẳng thứ 2).
  • V.Dist(end of line 2 ) : 1.5 m (khoảng cách dọc của điểm mới so điểm cuối của đoạn thẳng thứ 2).
 Tính toán vị trí điểm dựa vào giao điểm của bốn điểm chọn trước

Ở màn hình Compute point sẽ hiển thị kết quả tính toán và vị trí của điểm mới trên bản đồ, chọn Store để lưu lại tọa độ điểm:

Lưu lại vị trí điểm khi thực hiện tính toán vị trí điểm dựa vào giao điểm của bốn điểm chọn trước.

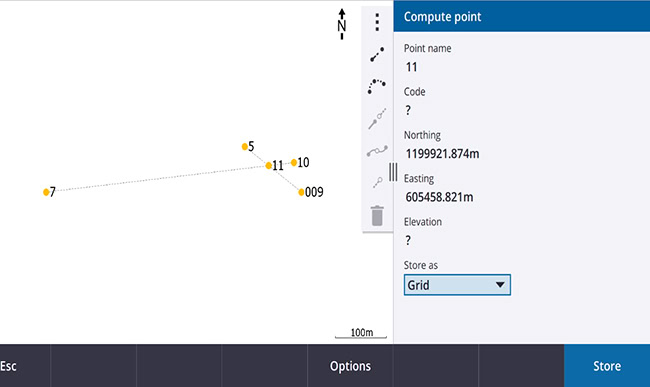

Hình 8. Lưu lại vị trí điểm khi thực hiện tính toán vị trí điểm dựa vào giao điểm của bốn điểm chọn trước.

7. Tính toán vị trí điểm dựa vào đường cơ sở (baseline):

Xác định vị trí của điểm dựa trên một đường cơ sở (đường cơ sở này được tạo bởi hai điểm chọn trước) ta sử dụng chức năng From a baseline: COGO => Compute point => From a baseline.

Hướng dẫn Minh họa

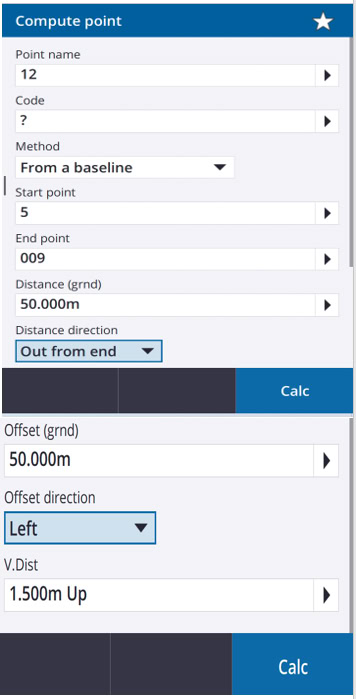

Dữ liệu cần nhập :

  • Point name: 12.
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: From a baseline (phương pháp tính toán).
  • Star point: 5 (điểm đầu của baseline).
  • End point: 009 (điểm cuối của baseline).
  • Distance(grnd): 50.000m (khoảng cách của điểm điểm mới đến baseline).
  • Distance direction: Out from end (Hướng của điểm mới so với baseline). Có bốn lựa chọn:
    + in from star: hướng vào phía trong điểm đầu.
    + out from star: hướng ra phía ngoài điểm đầu.
    + in from end: hướng ra phía ngoài của điểm cuối.
    + out from end: hướng ra phía ngoài điểm cuối.
  • Offset(grnd): 50.000m (bố trí khoảng điểm mới so với baseline).
  • Offset direction: Left (Hướng của điểm mới so với baseline). Có 2 lựa chọn:
    + Left: bên trái của baseline.
    + Right bên phải của baseline.
  • V.Dist: 1.5000m Up (khoảng cách nghiêng của điểm mới).
 Tính toán vị trí điểm dựa vào đường cơ sở (baseline)

Ở màn hình Compute point sẽ hiển thị kết quả tính toán và vị trí của điểm mới trên bản đồ, chọn Store để lưu lại tọa độ điểm:

Lưu lại vị trí điểm khi thực hiện tính toán vị trí điểm dựa vào đường cơ sở (baseline).

Hình 9. Lưu lại vị trí điểm khi thực hiện tính toán vị trí điểm dựa vào đường cơ sở (baseline).

8. Tính toán vị trí điểm dựa vào hình chiếu:

Xác định vị trí của điểm dựa trên hình chiếu vuông góc của một điểm lên một đoạn thẳng, đoạn thẳng này được xác định bằng hai điểm chọn trước: COGO => Compute point => Project point to line.

Hướng dẫn Minh họa

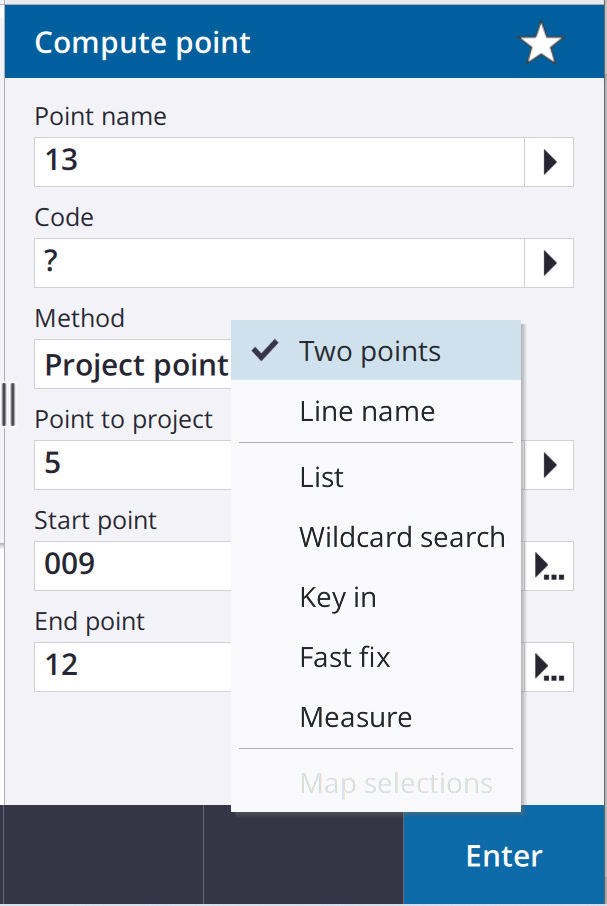

Dữ liệu cần nhập:

  • Point name: 13.
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: Project point to line (phương pháp tính toán).
  • Point to project: 5 (điểm để xác định hình chiếu, điểm mới sẽ là hình chiếu của điểm Point to project trên đoạn thẳng).
  • Star point: 009 (điểm đầu của đoạn thẳng).
  • End point: 12 (điểm cuối của đoạn thẳng).

* Có nhiều phương án để xác định đoạn thẳng như: key in, measure, line name, two points… Phương án two point là phương án tối ưu và dễ sử dụng nhất

 Tính toán vị trí điểm dựa vào hình chiếu

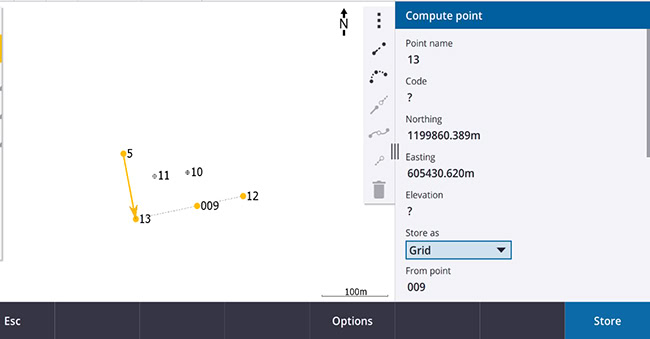

Ở màn hình Compute point sẽ hiển thị kết quả tính toán và vị trí của điểm mới trên bản đồ, chọn Store để lưu lại tọa độ điểm:

Lưu lại vị trí điểm khi thực hiện tính toán vị trí điểm dựa vào hình chiếu.

Hình 10. Lưu lại vị trí điểm khi thực hiện tính toán vị trí điểm dựa vào hình chiếu.

9. Tính toán vị trí điểm dựa trên hình chiếu của một điểm lên một cung tròn:

Xác định vị trí của điểm dựa trên hình chiếu vuông góc của một điểm lên một cung tròn: COGO => Compute point => Project point to arc.

Hướng dẫn Minh họa
Dữ liệu cần nhập:

  • Point name: 14.
  • Code: Ghi chú điểm có thể nhập hoặc không.
  • Method: Project point to arc (phương pháp tính toán).
  • Point to project: 5 (điểm để xác định hình chiếu, điểm mới sẽ là hình chiếu của điểm Point to project trên cung tròn).
  • Arc name: Arc0001 (tên cung tròn). Tên cung tròn có thể được nhập bằng phương án List hoặc Key in.
 Tính toán vị trí điểm dựa trên hình chiếu của một điểm lên một cung tròn

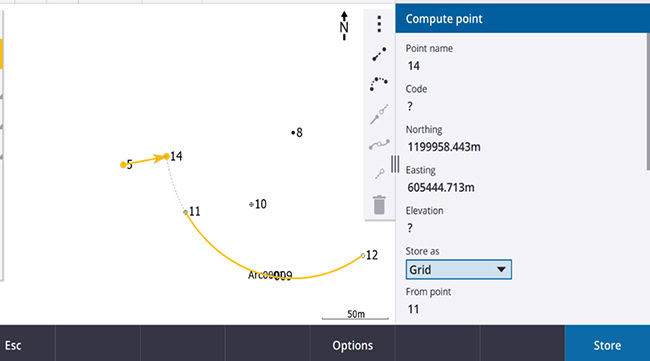

Ở màn hình Compute point sẽ hiển thị kết quả tính toán và vị trí của điểm mới trên bản đồ, chọn Store để lưu lại tọa độ điểm:

Lưu lại vị trí điểm khi thực hiện tính toán vị trí điểm dựa trên hình chiếu của một điểm lên một cung tròn.

Hình 11. Lưu lại vị trí điểm khi thực hiện tính toán vị trí điểm dựa trên hình chiếu của một điểm lên một cung tròn.

Nếu có bất kỳ khó khăn nào trong quá trình thực hiện tính toán vị trí điểm với Chức năng Compute Point trên phần mềm Trimble Access, bạn hãy liên hệ ngay HOTLINE 0903 825 125, Đất Hợp sẽ hỗ trợ nhanh nhất!

>>> Xem thêm: Hướng dẫn hiệu chỉnh mốc bằng phần mềm Trimble Access
