Đo độ sâu luồng lạch dùng thiết bị nào cho chính xác?

Đo độ sâu luồng lạch là công việc được thực hiện giúp đảm bảo an toàn hàng hải nhờ giám sát, cảnh báo những biến động ở đáy luồng. Công việc này đòi hỏi sử dụng các thiết bị hiện đại, chính xác cao. Vậy cụ thể để đo độ sâu đáy luồng cần sử dụng các thiết bị nào? Hãy cùng Đất Hợp tìm hiểu chi tiết trong bài viết dưới đây.

Các nội dung chính

Mục đích của việc đo độ sâu luồng lạch

Đảm bảo an toàn hàng hải: Đo độ sâu luồng lạch giúp phát hiện chỗ nông, chướng ngại vật gây nguy cơ mắc cạn cho tàu thuyền; cập nhập độ sâu thực tế so với độ sâu thiết kế trong hải đồ hàng hải để hướng dẫn tàu thuyền ra vào an toàn.
Phục vụ công tác nạo vét – duy tu luồng: Đo đạc để xác định các vị trí bị bồi lắng hoặc thay đổi địa hình đáy, từ đó lập kế hoạch nạo vét, khơi thông luồng kịp thời; so sánh độ sâu trước và sau nạo vét để kiểm tra khối lượng thi công và nghiệm thu công trình.
Giám sát và cảnh báo biến động đáy luồng: Theo dõi sự thay đổi mực đáy do dòng chảy, thủy triều hoặc sự kiện bất thường như lũ, sạt lở đáy; hệ thống đo sâu tự động có thể được tích hợp để cảnh báo khi luồng thu hẹp, cạn hóa đột ngột.
Cập nhập hải đồ và dữ liệu GIS hàng hải: Số liệu đo sâu được dùng để cập nhập bản đồ luồng, hải đồ điện tử (ENS), phục vụ điều hành giao thông thủy; kết hợp với GNSS định vị để xuất bản đồ tọa độ – độ sâu 3D phục vụ nghiên cứu, quản lý, quy hoạch.
Phục vụ giám sát môi trường và thủy văn: Trong các dự án nghiên cứu ven biển, song, của sông, dữ liệu đo độ sâu luồng lạch giúp xác định mối liên hệ giữa biến động dòng chảy, trầm tích, môi trường đáy.

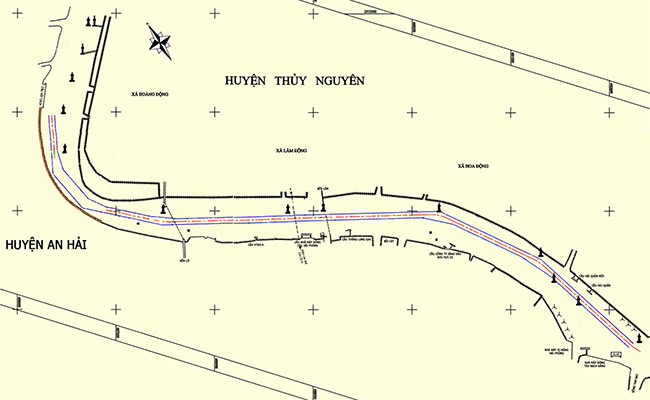

Đo độ sâu luồng lạch phục vụ an toàn hàng hải, nạo vét, duy tu luồng cũng như giám sát và cảnh báo biến động.

Đo độ sâu luồng lạch dùng thiết bị nào cho chính xác?

Để đo độ sâu luồng lạch một cách chính xác, cần sử dụng thiết bị chuyên dụng, điển hình là máy đo sâu hồi âm (Echo Sounder). Đặc biệt, trong khảo sát, đo độ sâu luồng lạch, thiết bị thường được dùng là loại máy đo sâu đơn tia (Single Echo Sounder) hoặc đa tia (Multibeam Echo Sounder) tùy theo mức độ yêu cầu.

– Máy đo sâu đơn tia

Khi nhắc đến một trong số các dòng máy đo sâu đơn tia được sử dụng cho độ sâu luồng lạch nổi bật, không thể không nhắc đến các dòng máy đến từ hãng KNUDSEN. Một số model máy đo sâu đơn tia KNUDSEN phổ biến: KNUDSEN Mini Sounder, KNUDSEN Sounder Portable, KNUDSEN Sounder Rack,…

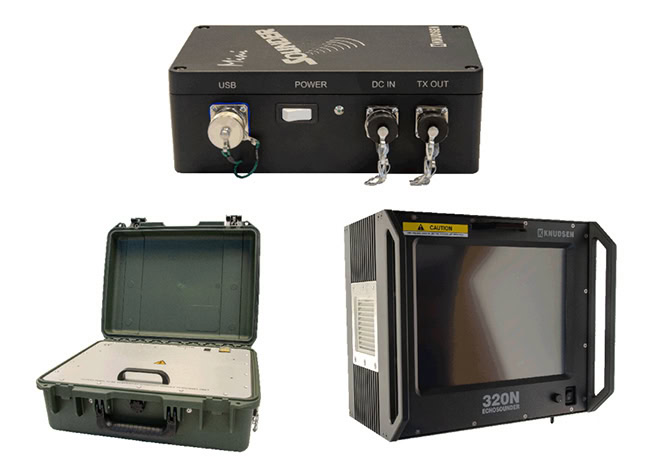

Một số dòng máy đo sâu đơn tia KNUDSEN được dùng để đo độ sâu luồng lạch.

Đặc điểm:

Máy đo sâu đơn tia tích hợp GNSS.
Tích hợp màn hình màu, bán phím, ghi dữ liệu nội bộ.
Dễ vận hành, phù hợp cho đội ngũ khảo sát cơ bản.
Độ sâu đo lên đến 100 mét.
Hệ thống chống nước IP68, hoạt động trong môi trường khắc nghiệt.

Nguyên lý hoạt động:

Thiết bị phát ra sóng siêu âm một tia thẳng xuống đáy.
Sóng phản xạ trở lại cảm biến thu nhận.
Thiết bị tính thời gian truyền/nhạn sóng để suy ra khoảng cách đến đáy.

Trường hợp ứng dụng:

Đo độ sâu luồng lạch nhỏ, kênh rạch, sông hồ nội địa.
Hỗ trợ kiểm tra hiện trạng mực nước tạo công trình thủy lợi.
Thích hợp cho đơn vị quản lý giao thông thủy, nông nghiệp, môi trường.

– Máy đo sâu đa tia

Máy đo sâu đa tia được ứng dụng đo độ sâu luồng lạch với khả năng đo toàn bộ mặt cắt đáy cùng lúc. Điển hình là các dòng máy đo sâu đa tia R2Sonic như Sonic V Series, Sonic V-Plus Series, Sonic VE Series.

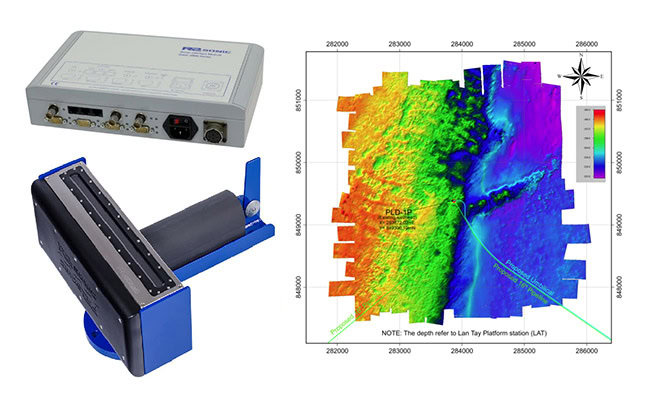

Máy đo sâu đa tia được dùng để đo độ sâu luồng lạch với quy mô lớn.

Đặc điểm:

Máy đa tia đo được toàn bộ mặt cắt đáy sông/luồng cùng lúc.
Tần số điều chỉnh linh hoạt 200-400kHz.
Độ phân giải và độ chính xác cao (sai số cm).
Tích hợp được hệ thống GNSS RTK, cảm biến vận tốc âm và cảm biến nghiêng.
Xuất dữ liệu thời gian thực – tương thích trên các phần mềm HYPACK, QINSy.

Nguyên lý hoạt động:

Thiết bị phát đồng thời hàng trăm tia siêu âm theo dạng hình quạt (Fan Beam).
Các sóng siêu âm phản hồi từ đáy được thu lại cùng lúc tại các góc khác nhau.
Hệ thống xử lý và nội suy tạo bản đồ địa hình đáy 2D/3D.

Trường hợp ứng dụng:

Đo sâu chi tiết luồng tàu tại các cảng biển, khu neo đậu, khi công nghiệp ven sông.
Phân tích bồi lắng, sạt lở, kiểm tra sau nạo vét.
Khảo sát cho công trình cầu, đê kè, điện gió ngoài khơi.

– Các thiết bị hỗ trợ tích hợp khi đo

Cảm biến vận tốc âm (SVP/SVS): Giúp đo và hiệu chuẩn vận tốc truyền âm trong nước – dữ liệu bắt buộc khi dùng đa tia.

Bộ GNSS tích hợp RTK hoặc PPK: Hỗ trợ định vị độ chính xác cao để tính toán tọa độ điểm đáy; thương hiệu thường dùng như Trimble.

Phần mềm đi kèm: HydroPro (Trimble), HYPACK, QINSy dùng để quản lý, thu thập và xử lý dữ liệu đo sâu; ENC Dkart / ENS Reader hiển thị bản đồ điện tử.

Lý do nên mua thiết bị đo độ sâu luồng lạch tại Đất Hợp

Trong lĩnh vực quản lý và duy tu luồng lạch hàng hải, việc lựa chọn thiết bị đo độ sâu luồng lạch chất lượng cao đóng vai trò then chốt để đảm bảo an toàn và hiệu quả. Công ty TNHH Đất Hợp là đơn vị tiên phong tại Việt Nam cung cấp giải pháp thủy đạc – đo sâu chuyên nghiệp, được nhiều cảng lớn và đơn vị nhà nước tin tưởng.

Hơn 20 năm kinh nghiệm trong lĩnh vực thủy đạc:

Đất Hợp hoạt động từ năm 2003, chuyên sâu trong đo đạc, thủy đạc và định vị GNSS. Công ty đã triển khai nhiều hệ thống thiết bị tại các cảng trọng điểm như Hải Phòng, Vũng Tàu, Vân Phong, Hiệp Phước, sông Đồng Nai…, mang lại giải pháp đo sâu chính xác và đáng tin cậy.

Thiết bị chính hãng từ thương hiệu hàng đầu thế giới:

Đất Hợp là đại lý chính thức tại Việt Nam cho các hãng thủy đạc uy tín: Máy đo sâu đa tia R2Sonic (Mỹ), Máy đo sâu đơn tia KNUDSEN (Canada), cảm biến SVP/SVS Valeport (Anh), Thiết bị GNSS RTK CHCNAV (Trung Quốc), Cảm biến chuyển động MRU Observator. Tất cả thiết bị đều có CO, CQ đầy đủ, được kiểm tra – hiệu chuẩn trước khi bàn giao, đảm bảo chất lượng quốc tế.

Giải pháp trọn gói – không chỉ bán thiết bị:

Đất Hợp cung cấp giải pháp toàn diện, tùy biến theo nhu cầu:
+ Thiết bị đo sâu + GNSS + cảm biến vận tốc âm + phần mềm xử lý.
+ Tư vấn kỹ thuật, cấu hình hệ thống, hướng dẫn đo thực địa.
+ Lập sơ đồ kết nối, lập trình NMEA, xử lý dữ liệu bản đồ.
+ Giải pháp linh hoạt cho tàu khảo sát, drone thủy, khảo sát cố định hoặc dự án nạo vét.

Hỗ trợ kỹ thuật tận nơi – đào tạo chuyên sâu:

Đội ngũ kỹ sư giàu kinh nghiệm trực tiếp bàn giao, cài đặt và hướng dẫn tại hiện trường. Ngoài ra, khách hàng được đào tạo tận nơi hoặc trực tuyến về: Cấu hình phần mềm HYPACK, HydroPro; Quy trình lấy, xử lý, hiệu chỉnh dữ liệu đo sâu; Hướng dẫn bảo trì và xử lý lỗi thường gặp.

Bảo hành uy tín – dịch vụ sau bán hàng tốt:

Thiết bị được bảo hành chính hãng từ 12 – 24 tháng. Đất Hợp còn hỗ trợ thay thế linh kiện, sửa chữa, hiệu chuẩn và có kho thiết bị tại TP.HCM, thuận tiện cho giao hàng nhanh, bảo trì và bảo dưỡng.

Hỗ trợ hồ sơ thầu – pháp lý đầy đủ:

Khách hàng được cung cấp trọn bộ hồ sơ kỹ thuật phục vụ dự thầu: Catalogue, CO, CQ, hóa đơn, phiếu bảo hành, biên bản bàn giao – nghiệm thu, sơ đồ lắp đặt. Đất Hợp có nhiều kinh nghiệm làm việc với cảng vụ, Sở GTVT, đơn vị nạo vét và tư vấn thủy lợi.

Thiết bị luôn sẵn sàng – giao hàng nhanh:

Đất Hợp luôn có thiết bị trong kho (như Valeport MIDAS, R2Sonic) để đáp ứng tiến độ dự án gấp. Khách hàng có thể yêu cầu demo thực tế hoặc thiết bị test trước khi mua.

Với bề dày kinh nghiệm, thiết bị chính hãng và giải pháp toàn diện, Đất Hợp là lựa chọn hàng đầu khi mua thiết bị đo độ sâu luồng lạch tại Việt Nam. Liên hệ ngay 0903 825 125 để được tư vấn chi tiết và demo trực tiếp.
