Cảm biến chuyển động SMC-10 thế hệ thứ 4 được thiết kế để đáp ứng các yêu cầu từ ngành công nghiệp ngoài khơi, thủy văn và hàng hải. Dòng sản phẩm SMC-10 cung cấp dữ liệu đo chuyển động có độ chính xác cao trong môi trường động ở mọi khu vực từ tàu nhỏ đến giàn khoan lớn trong mọi điều kiện thời tiết.
Mô tả
KHẢ NĂNG ỨNG DỤNG CỦA CẢM BIẾN CHUYỂN ĐỘNG SMC-10
SMC là công ty được chứng nhận quản lý chất lượng ISO9001:2015, sản xuất các cảm biến chuyển động, thiết bị đo thời tiết và các gói phần mềm tích hợp hệ thống, chẳng hạn như hệ thống giám sát Helideck và giám sát chuyển động, cho ngành công nghiệp hàng hải toàn cầu.
Trong quá trình phát triển hơn 20 năm, Ship Motion Control (SMC) đã tạo ra hệ thống cảm biến chuyển động cho các đa dạng các ứng dụng như:
- Hệ thống định vị động, bù giá trị Heave (nhấp nhô)
- Tời nâng được trang bị hệ thống bù trừ độ nhô chủ động (AHC Active Heave Compensated winches)
- Giám sát sàn trực thăng Mega Yacht
- Các ứng dụng chuyển động lắc dọc, lắc ngang và nhấp nhô khác nhau
Cảm biến chuyển động SMC-00 cung cấp dữ liệu đo chuyển động có độ chính xác cao trong môi trường động ở mọi khu vực từ tàu nhỏ đến giàn khoan lớn trong mọi điều kiện thời tiết.
TÍNH NĂNG NỔI BẬT CỦA CẢM BIẾN CHUYỂN ĐỘNG SMC-10
– Cảm biến lắc dọc và lắc ngang 0.03° RMS, nhấp nhô 5cm hoặc 5%
Cảm biến chuyển động xác định hướng của một vật thể so với hệ quy chiếu quán tính hoặc một vật thể khác. SMC MRU sử dụng 3 máy đo gia tốc và 3 con quay hồi chuyển MEMS trạng thái rắn được tích hợp với bộ xử lý đa lõi tích hợp, để đưa ra dữ liệu lắc ngang, lắc dọc và nhấp nhô theo thời gian thực chính xác với độ chính xác động cao khi có gia tốc ở các định dạng tiêu chuẩn công nghiệp.
– Hiệu chuẩn và thử nghiệm riêng lẻ
Tất cả cảm biến chuyển động SMC-10 đều được hiệu chuẩn và thử nghiệm riêng lẻ bằng cách sử dụng bảng tỷ lệ với buồng nhiệt độ được kiểm soát.
– Cổng giao tiếp Serial và Ethernet UDP, TCP, Modbus với tốc độ đầu ra dữ liệu lên đến 200 Hz
Cảm biến chuyển động SMC-10 giao tiếp qua nhiều kết nối Ethernet TCP Client/Server, UDP và Modbus cũng như giao tiếp nối tiếp RS232/RS422. Cảm biến chuyển động SMC-10 chấp nhận các đầu vào về vận tốc và hướng để hỗ trợ trong quá trình tàu quay vòng và 1PPS để hỗ trợ thời gian.
– Nguồn cung cấp tiêu chuẩn
Cảm biến chuyển động SMC-10 được cung cấp kèm theo một đơn vị phân phối dữ liệu, cáp và phần mềm cấu hình người dùng chạy trên nền tảng Windows.
– Tiêu chuẩn bảo vệ đáp ứng môi trường biển khắc nghiệt
Các cảm biến chuyển động SMC-10 có sẵn dưới dạng phiên bản IP66 hoặc IP68 với vỏ titan. Cấu trúc bền bỉ đảm bảo cảm biến chuyển động có độ tin cậy cực cao trong môi trường biển khắt khe nhất.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN CHUYỂN ĐỘNG SMC-00
| CẢM BIẾN CHUYỂN ĐỘNG SMC-10 | SMC-106 | SMC-107 | SMC-108 |
| Tính năng | |||
| Roll /Pitch (lắc ngang/dọc) | N/A | Có | Có |
| Gia tốc | N/A | Có | Có |
| Heave (Nhấp nhô) | Có | N/A | Có |
| Hiệu suất | |||
| Độ chính xác góc Động @ ±5º đồng thời lắc ngang và lắc dọc |
N/A | 0.03º RMS | 0.03º RMS |
| Phạm vi Roll/Pitch | ± 30º | ± 30º | ± 30º |
| Độ chính xác Heave (Nhấp nhô) | 5cm hoặc 5% | N/A | 5cm hoặc 5% |
| Độ chính xác gia tốc | N/A | 0.01 m/s2 RMS | 0.01 m/s2 RMS |
| Giao tiếp | |||
| Ethernet | 100mBit. UDP, TCP/IP và Modbus, 20 đầu ra của người dùng có thể cấu hình | ||
| Com1: RS232 hai chiều Com2: RS422 hai chiều Com3: RS232 hai chiều Com4: RS232 hai chiều Com3 và Com4 có thể kết hợp thành 1x RS422 |
|||
| Định dạng đầu vào | Tốc độ và hướng RMC, RMA, VTG, VHW, GGA, ZDA, HDT, HDG, 1PPS phần mềm PC cấu hình SMC đi kèm và giao diện web tích hợp | ||
| Giao thức đầu ra | Người dùng có thể lựa chọn và cấu hình | ||
| Tốc độ đầu ra | 1-200Hz (người dùng có thể lựa chọn) | ||
| Thông số vật lý | |||

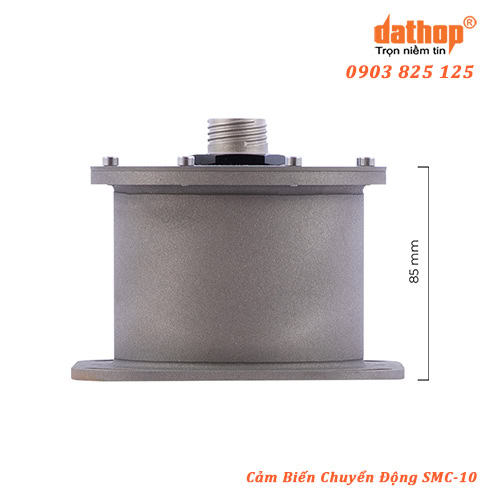

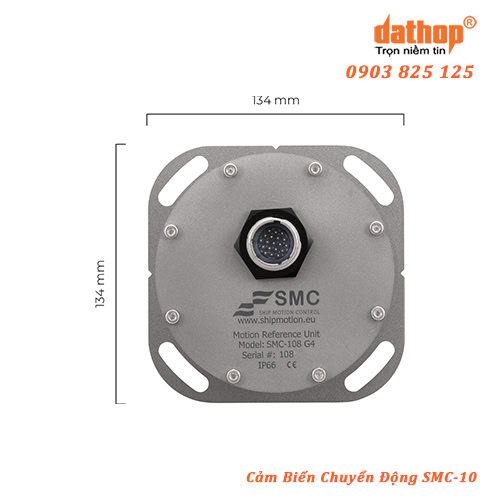

| Kích thước (W x D x H) | 134 x 134 x 60mm không bao gồm đầu nối | ||
| Trọng lượng | ~1 kg | ||
| Vật liệu vỏ | Titan | ||
| Môi trường hoạt động | |||
| Nhiệt độ | -20º đến +55ºC | ||
| Nhiệt độ lưu trữ | -40º đến +65ºC | ||
| MTBF (tính toán) | 50000 giờ | ||
| Tiêu chuẩn bảo vệ | IP66 theo tiêu chuẩn; IP68 (Tùy chọn nâng cấp) với độ sâu 30 mét lắp đặt trên bề mặt ngang |
||
| Nguồn | |||
| Nguồn vào | 12 – 30 VDC; 4 Watts | ||
| Đáp ứng tiêu chuẩn | IEC 60945 | ||
| Hỗ trợ và bảo hành | 2 năm bảo hành phần cứng và phần mềm Hỗ trợ kỹ thuật và tư vấn miễn phí |
||
