Hệ thống Mobile Mapping Trimble trong khảo sát lập bản đồ giao thông

Khi quy mô hạ tầng giao thông ngày càng mở rộng, áp lực “đi nhanh nhưng chính xác” trong khảo sát – lập bản đồ lớn dần theo từng dự án. Các phương pháp đo đạc truyền thống vốn chắc chắn nhưng tốn thời gian, đòi hỏi nhiều nhân lực tại hiện trường và tiềm ẩn rủi ro an toàn. Đó là lý do hệ thống Mobile Mapping Trimble trở thành lựa chọn chiến lược: Biến chiếc xe khảo sát thành một “máy quét hành lang đường” di động, ghi lại môi trường 3D và ảnh 360° đồng bộ theo thời gian, với độ chính xác cấp centimet (tùy cấu hình và quy trình).

Bài viết này giúp bạn hình dung rõ ràng Mobile Mapping là gì? Hệ thống Trimble hoạt động ra sao? Lợi ích cụ thể cho các bài toán giao thông, cũng như cách triển khai để đạt chất lượng dữ liệu như mong muốn.

Mobile Mapping là gì? Và khác gì so với phương pháp khảo sát truyền thống?

Mobile Mapping là phương pháp số hóa môi trường thực tế bằng các cảm biến gắn trên phương tiện đang di chuyển (ô tô, tàu hỏa, tàu thủy…). Thay vì dựng máy từng điểm hay di chuyển chậm theo từng đoạn, Mobile Mapping thu thập liên tục dọc hành lang tuyến, đồng thời:

• Thu thập dữ liệu đo hình học 3D bằng LiDAR để tạo ra dữ liệu đám mây điểm dày, đều.
• Ghi bối cảnh trực quan bằng hệ thống camera toàn cảnh (bao gồm ảnh 360°).
• Gắn tọa độ chính xác cho từng điểm/ảnh bằng quỹ đạo GNSS kết hợp IMU.

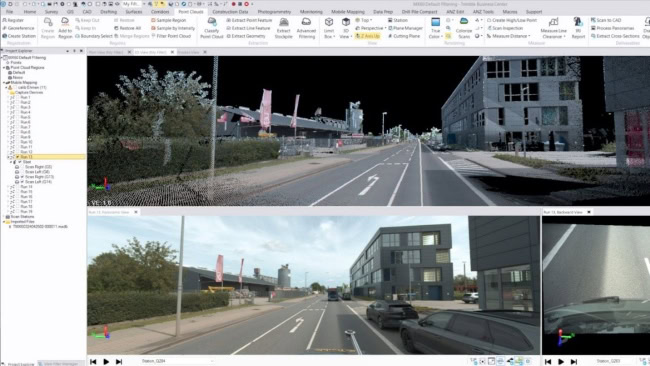

Kết quả là một “bản sao số” chi tiết của tuyến đường: Bạn có thể đo đạc, kiểm tra, trích xuất thông tin ngay tại văn phòng, giảm số lượt quay lại hiện trường và rút ngắn đáng kể tổng thời gian dự án.

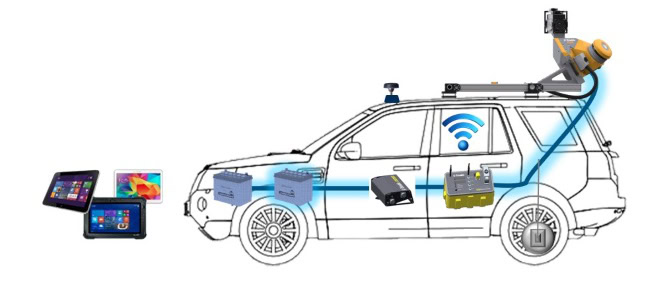

Thành phần hệ thống Mobile Mapping Trimble: phần cứng – phần mềm đồng bộ

Trimble đã tạo ra hệ thống tích hợp chặt chẽ cảm biến, định vị và phần mềm để dữ liệu đi từ hiện trường đến bàn làm việc một cách trơn tru:

– Hệ thống định vị quán tính (GNSS + IMU) đạt độ chính xác cấp khảo sát:

Hệ thống GNSS đa vệ tinh kết hợp IMU chất lượng cao giúp ước tính quỹ đạo chính xác ngay cả khi tín hiệu GNSS suy yếu. Hỗ trợ xử lý theo phương pháp PPK và tối ưu hậu kỳ để nâng cao độ chính xác tuyệt đối.

– LiDAR hiệu suất cao:

Tốc độ quét cao, trường nhìn rộng, tái tạo chính xác mặt đường, mép vỉa hè, biển báo, cây xanh, cấu kiện cầu – hầm… tạo đám mây điểm dày, đều, thuận lợi cho việc đo đạc và mô hình hóa.

– Hệ thống camera toàn cảnh sắc nét:

Cảm biến camera toàn cảnh 360° trên hệ thống Mobile Mapping Trimble cho phép chụp ghi nhận các hình ảnh sắc nét, chi tiết, cho phép kiểm kê tài sản đường bộ và tham chiếu trực quan; có thể bổ sung camera định hướng để nhấn mạnh chi tiết bề mặt đường hoặc vỉa hè.

– Hệ sinh thái phần mềm Trimble:

Hỗ trợ lập kế hoạch, giám sát thu thập, đồng bộ thời gian cảm biến; hậu xử lý quỹ đạo PPK, hiệu chuẩn cảm biến (boresight), biên tập đám mây điểm, trích xuất đối tượng, xuất dữ liệu cho ứng dụng GIS/CAD/BIM.

>>> Xem thêm: Trimble MX60: Hệ thống Mobile Mapping với khả năng nâng cao đột phá

Hệ thống Mobile Mapping Trimble hoạt động như thế nào?

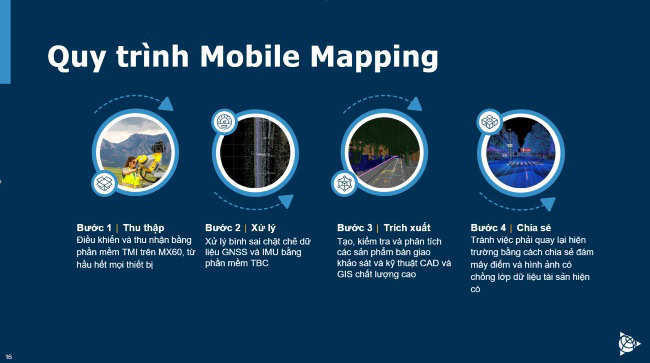

Quá trình hoạt động của hệ thống Mobile Mapping Trimble để thu thập dữ liệu bao gồm các bước cơ bản như:

• Lập kế hoạch thu thập dữ liệu: Xác định tuyến, tốc độ chạy, độ phủ; chuẩn bị nguồn dữ liệu GNSS (PPK) và khi cần, bố trí điểm khống chế (GCP) để nâng độ chính xác tuyệt đối.
• Thu thập dữ liệu: Gắn hệ thống lên phương tiện, chạy hiệu chuẩn, chạy theo tuyến đã lập trước đó với vận tốc lưu thông an toàn. Phần mềm hiện trường TMI để điều khiển và hiển thị tình trạng GNSS/IMU, LiDAR và camera để kịp thời điều chỉnh.
• Bình sai và hậu xử lý: Xử lý bình sai quỹ đạo bằng phương pháp PPK, nắn chỉnh các đoạn mà tín hiệu GNSS kém bằng IMU, hiệu chuẩn liên cảm biến để khớp dữ liệu đám mây điểm – ảnh toàn cảnh. Áp dụng điểm khống chế nếu có.
• Biên tập – trích xuất – xuất bản: Lọc nhiễu, phân loại đám mây điểm, tạo mặt cắt dọc/ngang, đo đạc kích thước và khoảng tĩnh không, trích xuất đối tượng thành lớp GIS/CAD, xuất LAS/LAZ, DWG/DGN, GeoPackage/GeoJSON. Biên tập thành các sản phẩm mong muốn bằng các tính năng trên phần mềm biên tập

Lợi ích nổi bật của hệ thống Mobile Mapping Trimble cho các dự án giao thông

Với những tính năng nổi bật, hệ thống Mobile Mapping Trimble có thể được ứng dụng hữu ích cho các dự án giao thông, nổi bật có thể có thể kể đến như:

• Nhanh: Thu thập dữ liệu liên tục theo vận tốc giao thông, bao phủ hàng trăm km mỗi ngày (tùy điều kiện và yêu cầu).
• An toàn: Phần lớn thao tác trong xe, hạn chế đứng ngoài thực địa đường, giảm nhu cầu đóng đường.
• Đầy đủ: Thu thập dữ liệu đám mây điểm dày đặc kết hợp ảnh 360° cho phép xử lý và số hóa dữ liệu ngay tại văn phòng mà không cần quay lại hiện trường
• Chính xác: Đạt cấp độ centimet khi sử dụng phương pháp xử lý PPK, quy trình QA/QC bài bản và có điểm khống chế phù hợp.
• Tiết kiệm: Rút ngắn thời gian, giảm lượt quay lại hiện trường, tăng tính tái sử dụng dữ liệu cho nhiều phòng ban.

Ứng dụng điển hình của Mobile Mapping

Hệ thống Mobile Mapping Trimble có thể được ứng dụng đa dạng vào các lĩnh vực quan trọng, cần thiết của công trình giao thông như:

– Kiểm kê tài sản đường bộ:

Ghi nhận vị trí, thuộc tính và tình trạng biển báo, đèn chiếu sáng, hộ lan, cọc km, hố ga, cây xanh, vạch sơn… từ ảnh 360° và đám mây điểm; đồng bộ vào hệ thống quản lý, phục vụ cho công tác xây dựng hệ thống bản đồ HD Map, bản đồ tự hành cho xe tự lái, dẫn đường, quản lý hạ tầng, quy hoạch đô thị thông minh.

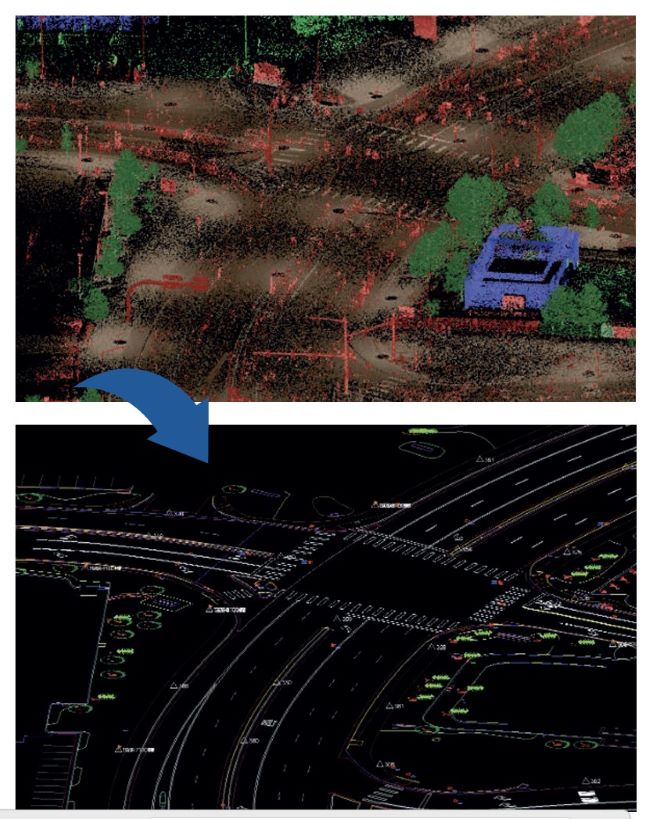

Từ dữ liệu đám mây điểm và hình ảnh toàn cảnh, hệ sinh thái phần mềm Trimble với các tính năng trích xuất đặc tính bằng AI, giúp số hóa các dữ liệu thành phần của tuyến giao thông thành bản đồ.

– Khảo sát thiết kế – mở rộng tuyến:

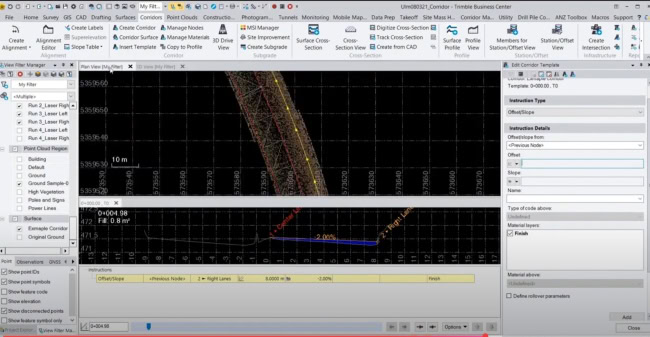

Xây dựng bề mặt địa hình chi tiết dọc hành lang tuyến; xác định tim – mép đường, độ dốc ngang, mặt cắt dọc/ngang, kiểm tra tĩnh không.

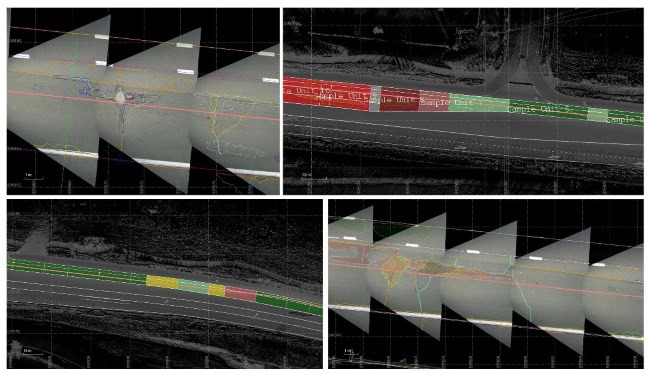

– Đánh giá mặt đường:

Mô hình hóa bề mặt để tính độ phẳng, độ dốc, phát hiện hằn lún; so sánh theo thời gian để theo dõi xuống cấp.

– Cầu – hầm – nút giao phức tạp:

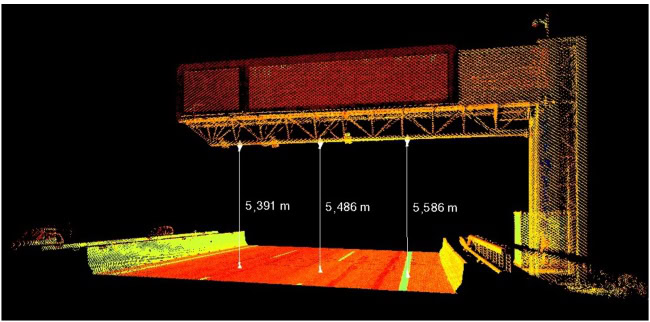

Quét cấu kiện, lan can, đo tĩnh không dưới dầm; với hầm/đô thị cao tầng, quy trình tăng cường khống chế và thuật toán xử lý chặt chẽ giúp duy trì độ chính xác trong điều kiện GNSS kém.

– An toàn giao thông và ITS:

Phân tích tầm nhìn, khoảng tĩnh không, vị trí biển báo; hỗ trợ quy hoạch ITS ở mức hành lang (làn, dải phân cách, điểm dừng, vị trí thiết bị).

Hệ thống Mobile Mapping Trimble mang đến cách tiếp cận hiện đại cho khảo sát, lập bản đồ giao thông: nhanh hơn, an toàn hơn, dữ liệu phong phú và nhất quán, sẵn sàng cho quy trình GIS, CAD và BIM. Với một lần quét, bạn mở ra nhiều lớp giá trị cho thiết kế, vận hành, bảo trì và an toàn giao thông.
